二极管的分类及特点

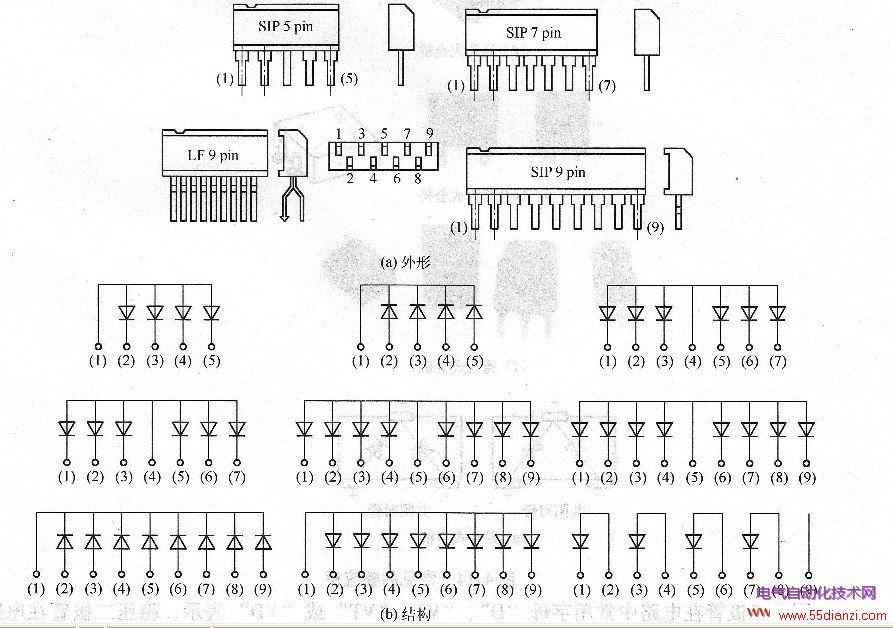

　　二极管的规格品种很多，按所用半导体材料的不同，可以分为锗二极管、硅二极管、砷化镓二极管；按结构工艺不同，可分为点接触型二极管和面接触型二极管；按用途，可分为整流二极管、开关二极管、稳压二极管、检波二极管、发光二极管、钳位二极管等；按频率，可分为普通二极管和快Mi复二极管等；按引脚结构，可分为二引线型、圆柱型（玻封或塑封）和小型塑封型。

　　贴片式二极管只有短引线和无引线两种。贴片式二极管常见的有圆柱形和矩形两种。圆柱形片状二极管无引线，其外形如图1（a）所示，两个端面即是正、负极，内部由PN结芯片、壳体和金属电极组成，壳体一般多为黑色，尺寸有5 xφ2.5（mm）等规格。矩形片状二极管通常有三条0.65mm的短引脚，常见贴片式二极管的外形如图1（b）所示。

图1 贴片式二极管的外形

　　1 整流二极管的外形及特点

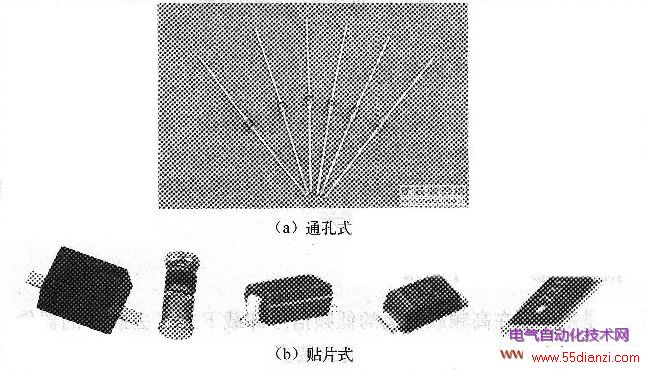

　　整流二极管是将交流电转变（整流）成脉动直流电的二极管。它是利用二极管的单向导电性工作的。整流二极管的外壳封装常采用金属壳封装、塑料封装和玻璃封装三种形式。通常情况下，正向工作电流大的采用金属壳封装，采用塑料和玻璃封装的二极管正向电流较小。常见整流二极管的外形结构如图2所示。

图2 常见整流二极管的外形结构

　　2 检波二极管的外形及特点

　　检波二极管是用于把在高频载波上的低频信号卸载下来（去载）的器件，具有较高的检波效率和良好的频率特性。检波二极管的封装多采用玻璃结构，以保证良好的高频特性。常见检波二极管的外形结构如图3所示。

图3 常见检波二极管的外形结构

　　3 稳压二极管的外形及特点

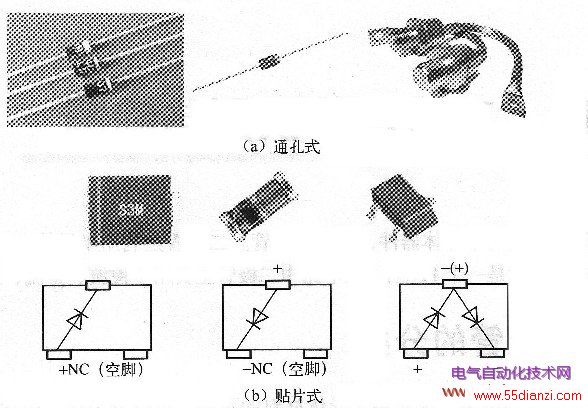

　　稳压二极管国外又称齐纳二极管，是利用硅二极管的反向击穿特性（雪崩现象）来稳定直流电压的，根据击穿电压来决定稳压值，因此，需要注意的是，稳压二极管是加反向偏压的。稳压二极管主要用于稳压电源中的电压基准电路或过压保护电路中。常见稳压二极管的外形结构如图4所示。

图4 常见稳压二极管的外形结构

　　4 开关二极管的外形及特点

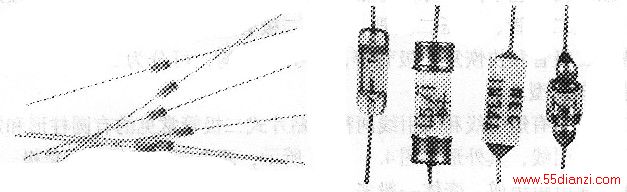

　　开关二极管是利用半导体二极管的单向导电性，即导通时相当于开关闭合（电路接通）、截止时相当于开关打开（电路切断）而特殊设计制造的一类二极管。开关二极管的特点是导通／截止速度快，能满是高频和超高频电路的需要，常用于脉冲数字电路、自动控制电路等。常见开关二极管的外形结构如图5所示。

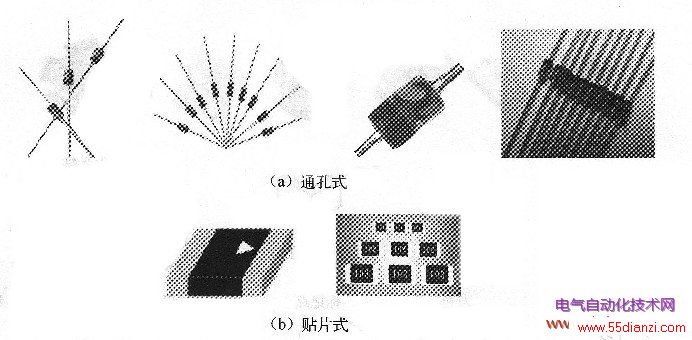

图5 常见开关二极管的外形结构

　　5 发光二极管的外形及特点

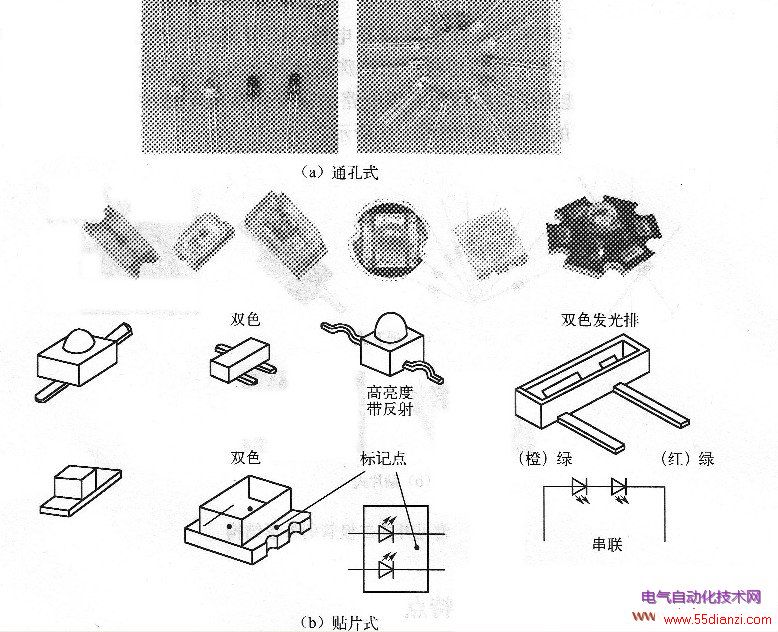

　　发光二极管（LED）是除了具有普通二极管的单向导电特性之外，还可以将电能转化为光能的器件。给发光二极管外加正向电压时，它处于导通状态，当正向电流流过管芯时，发光二极管就会发光，将电能转化成光能。常见的发光二极管发光颜色有红色、黄色、绿色、橙色、蓝色、白色等。除单色发光二极管外，还有可以发出两种以上颜色光的双色发光二极管和三色发光二极管。常见发光二极管外形结构如图6所示。

图6 常见发光二极管外形结构

　　发光二极管根据发出的光可见与否，又分为可见发光二极管和不可见发光二极管。

　　5.1 可见发光二极管

　　发光二极管发光时，是以电磁波辐射形式向远方发射的。发光波长为630～780nm的为红光；发光波长为555～590nm的为黄光；发光波长为495～555nm的为绿光。单只发光二极管发射功率一般都不大，只有数毫瓦左右。通常，发光二极管常用的材料有砷铝化镓（GaAlAs）、磷砷化镓（GaAsP）、磷化镓（GaP）等。
