用按键式继电器做的交流电定时开关

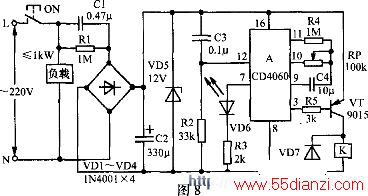

　　电路如图所示，当按下启动按键ON时，电路得电，220V交流电经c1降压限流、VDl～VD4桥式整流、vD5稳压和C2滤波后，输出约12V直流电，供给定时电路A（实质上是一个带振荡器的14位二进制串行计数／分频器）及K线圈用电。经过一段时间（延时时间），CD4060的第3脚由低电平变为高电平，使驱动晶体三极管vT截止，K即断电释放，从而切断整个电路电源。电路中，C3、R3构成A的通电自动清零电路。延时时间由公式t≈2.3·N·RP·C4进行估算，其中N为定时系数，本电路A的输出端选用第3脚（Q14端），故取8192。
