Ø工作原理及波形分析
² VT1和VT4组成一对桥臂,在u2正半周承受电压u2,得到触发脉冲即导通,当u2过零时关断
² VT2和VT3组成另一对桥臂,在u2正半周承受电压-u2,得到触发脉冲即导通,当u2过零时关断

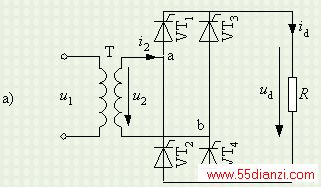

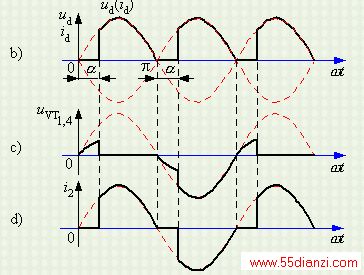

图2-5 单相全控桥式带电阻负载时的电路及波形
Ø数量关系
(2-9)
a 角的移相范围为180°。
(2-10)
(2-11)
(2-12)
(2-13)
(2-14)
不考虑变压器的损耗时,要求变压器的容量为S=U2I2。
