升压斩波电路的基本原理
点击数:7286 次 录入时间:03-04 11:55:44 整理:http://www.55dianzi.com 电子技术

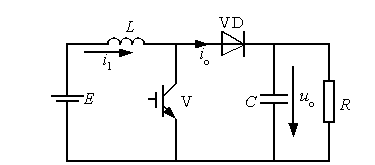

图3-2 升压斩波电路及其工作波形
a)电路图 b)波形
Ø 工作原理
²假设L值、C值很大
²V通时,E向L充电,充电电流恒为I1,同时C的电压向负载供电,因C值很大,输出电压uo为恒值,记为Uo。设V通的时间为ton,此阶段L上积蓄的能量为EI1ton
²V断时,E和L共同向C充电并向负载R供电。设V断的时间为toff,则此期间电感L释放能量为
²稳态时,一个周期T中L积蓄能量与释放能量相等
(3-20)
化简得:
(3-21)
,输出电压高于电源电压,故称升压斩波电路。也称之为boost变换器
——升压比,调节其即可改变Uo。将升压比的倒数记作b,即 。b和导通占空比a有如下关系:
