单相桥式整流电路在MATLAB中的建模与仿真

单相桥式整流电路在MATLAB中的建模与仿真

点击数:7427 次   录入时间:03-04 11:58:09   整理:http://www.55dianzi.com   稳压-电源电路

    1 单相桥式全控整流电路的工作原理

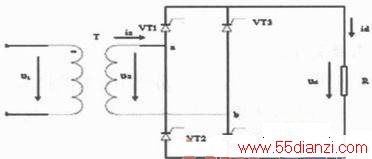

    单相桥式全控整流电路图(带电阻性负载)如图1所示,电路由交流电源u1、整流变压器T、晶闸管VT1~4、负载R以及触发电路组成。其中晶闸管VT1和VT4、晶闸管VT2和VT3各组成一对桥臂,又由于晶闸管具有单向可控导电性能,所以在变压器的二次电压u2的正半周,晶闸管VT1和VT3被触发,负半周时晶闸管VT2和VT3被触发。在u2的正半周时(a点电位高于b点电位),如果4个晶闸管都不导通,负载电流id为0,负载电压也为0,VT1、VT4串联承受电压u2,设VT1和VT4的漏电阻相等,则各承受u2的一半。若在触发角α处给VT1和VT4。加触发脉冲,VT1和VT4导通,电流从电源a端经VT1、R、VT4流回电源b端。当u2过0的时候,流过晶闸管的电流也降到0,VT1和VT4关断。

单相桥式整流电路在MATLAB中的建模与仿真

    在u2的正半周时,仍在触发延迟角的α处触发延迟VT2和VT3(VT2和VT3的α=0处为wt=π),VT2和VT3导通,电流从电源b端流出,经VT3、R、VT2流回电源a端。到u2过0时,电流又降为0,VT2和VT3关断。此后又是VT1和VT4导通,如此循环工作下去。

    2 单相桥式全控整流电路在MATLAB/Simulink的建模与仿真

    2.1 单相桥式电路的仿真模型

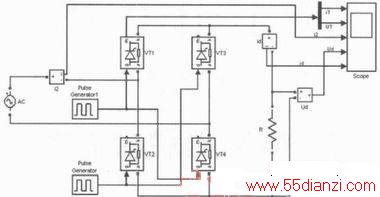

    单相桥式全控整流电路主要由交流电源、晶闸管、RLC负载等构成,其在MATLAB/Simulink仿真模型如图2所示。由于在SIMULINK库中没有专用的单相桥式整流电路的触发模块,这里用三相桥的触发器(Synchronized 6-pulse Generator)来产生晶闸管VT1、VT4和VT2、VT3的触发脉冲,如图4所示,用电压测量取得变压器二次电压信号作为触发器的同步信号,信号从触发器AB端输入,触发器的BC、CA端和BLOCk端用常数模块置“0”,Synchronized 6-pulse Generator产生6路触发信号,通过Demux分解并与变压器的二次电压的相位比较,图4上为变压

    器二次电压波形,中间为第6路触发脉冲,下为第4路触发脉冲,此脉冲信号与正弦信号比较的时候,这二路信号可以满足单相桥的触发和移相控制要求,因此将第6路触发脉冲连接VT1和VT4控制板,第4路触发脉冲连接VT2和VT3控制板。

单相桥式整流电路在MATLAB中的建模与仿真

    2.2 仿真参数设置

    (1)电压源参数。电压源为AC,电压为220V,频率50Hz,输入电压峰值为220*sqrt(2)。

    (2)变压器参数。电压为220V(有效值),二次电压为100V(有效值)。

    (3)晶闸管使用默认参数。

    (4)负载RLC的参数。根据具体情况设置

    (5)脉冲发生器Synchronized 6-pulse Generator的参数:同步频率为50Hz,脉冲宽度取10°。

    (6)电阻负载角度α参数:α=0°、30°、60°、120°。

    (7)系统仿真参数:开始时间选0,可变步长,仿真数值选ode23,误差选择0.001。

    2.3 仿真结果及其分析

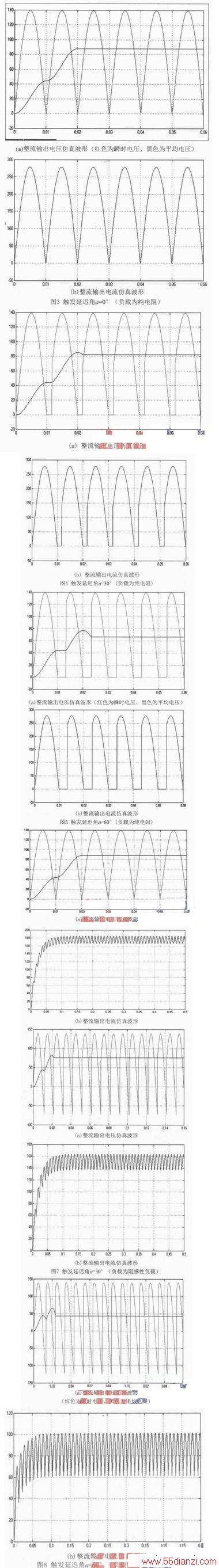

    图3~5为电阻性负载时的电压和电流输出波形,图6~8为阻感负载时的电压和电流的输出波形。图3和图4波形表明电压和电流都是脉动的,电源的交流电经过整流器后成为了直流电,实现了整流的功能,波形呈现周期性正弦半波,整流后的电压和电流形状相似。图3、图4和图5的电压电流波形已随控制角变化,随着控制角的增加,输出电压的平均值减小,输出电流也随之下降。图6~图相比较图3~5,整流输出电流脉动明显小,说明输出电感具有滤波的作用。

单相桥式整流电路在MATLAB中的建模与仿真

    3 结束语

    本文在MATLAB软件中对单相桥式全控整流电路进行了建模与仿真,分别在负载为0°、30°和60°时对电路进行了仿真,得出的结果与理论相一致,为技术人员学习和生活中的各种应用提供了很好的思路。
