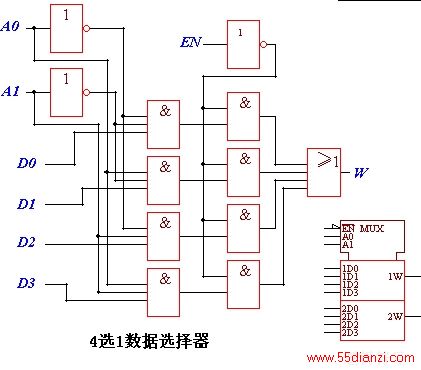

4 选1 数据选择器是指从四路输入信号中有选择性的选中某一路信号送到输出端的组合逻辑电路。逻辑图如图所示。
四路输入信号是
D0、D1、D2 和 D3,有公共使能输入端 EN 和地址选择端 A0 和 A1,输出端是 W。
逻辑表达式是:
当 EN = 0 时,4 选1 数据选择器工作。哪一路信号送到输出端,决定于
A0 和 A1 的状态;
A0A1 = 00,W = D0,D0 那一路的信号送到输出端;
A0A1 = 10,W = D1,D1 那一路的信号送到输出端;
A0A1 = 01,W = D2,D2 那一路的信号送到输出端;
A0A1 = 11,W = D3,D3 那一路的信号送到输出端。
当 EN = 1 时,禁止输出(输出为零)。
