钟控 RS 触发器

　　在数字系统中，为协调各部分的动作，常常要求某些触发器于同一时刻动作。必须引入同步信号，使这些触发器只有在同步信号到达时才按输入信号改变状态。通常把这个同步信号叫做时钟脉冲，简称时钟，用 CP 表示。
　　受时钟脉冲控制的基本 RS 触发器称作钟控 RS 触发器。

　　⑴　电路组成与工作原理

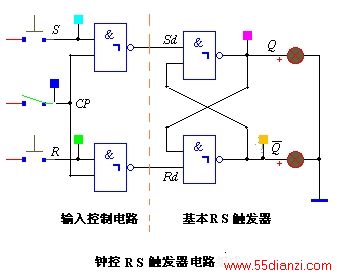

　　　①　电路由两部分组成：与非门组成的基本 RS 触发器和与非门组成的输入控制电路。如图示。

　

　　　②　工作原理

　　当CP = 0 时，两个控制门关闭，S、R　输入不影响输出端的状态，故触发器保持原状态不变；
　　当CP = 1 时，S、R　输入信号通过两个控制门反向后加到与非门组成的基本 RS 触发器上，使触发器 Q 和 的状态跟随 R、S 的变化而变化，如状态真值表所示。

　　⑵　动态特性
　　为了保证基本 RS 触发器可靠翻转，要求输入信号 S（或 R）和时钟脉冲 CP 同时为高电平的信号宽度必须满足

　　　　t _{w (S.CP)} ≥2t _p

从输入信号 S （或 R）和时钟脉冲 CP 同时为高电平开始，到触发器输出端新状态稳定地建立起来为止，所经过的这段时间为钟控 RS 触发器的传送延迟时间

　　　　t _pLH = 2 t _p 触发器由 0 态变为 1 态的传送延迟时间
　　　　t _pHL = 3 t _p 触发器由 1 态变为 0 态的传送延迟时间

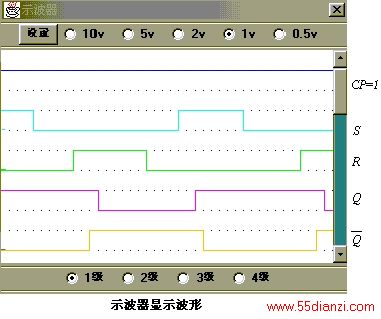

参看示波器显示波形。

　　

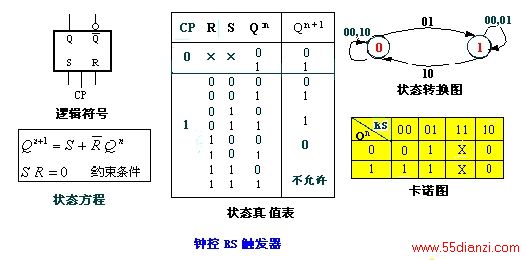

　　⑶　钟控 RS 触发器功能描述
　　如下图所示。

　


　　⑷　钟控RS触发器的空翻现象
