用数据选择器作函数发生器

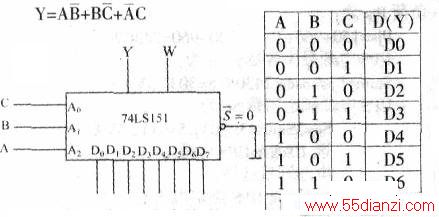

　　解：第一步：列出真值表，如上表所示；
　　
　　第二步：由真值表写函数表达式：

　　第三步：将待求函数化为最小项得：

　　上述(a)、(h)式按对应项相等，则有：
　　
　　D0=D7=0．D1=D2=D1=D4=D5=D6=1
　　

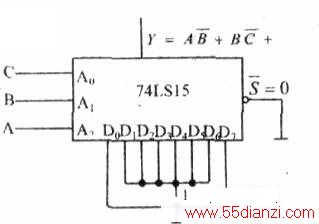

　　故：74LS151应连接成下图。

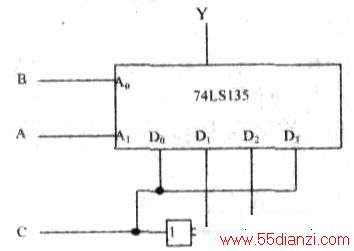

　　【例2】如下图所示．写出4选1数据选择器输出Y与输入A、B、C间的逻辑表达式。

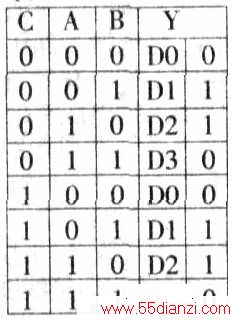

　　解：第一步典值下表，并将DO=D3=C，D1=D2=代入表中。

　　
　　第二步．由真值表写函数表达式并化简为：

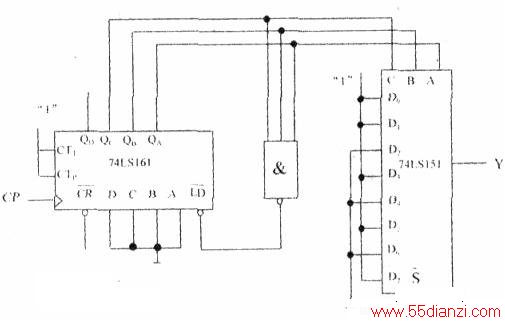

　　【例3】如下图所示．8选l数据选择器74LS151与二进制计数器74LS161组成的电路．试根据此图回答下列问题：
　　

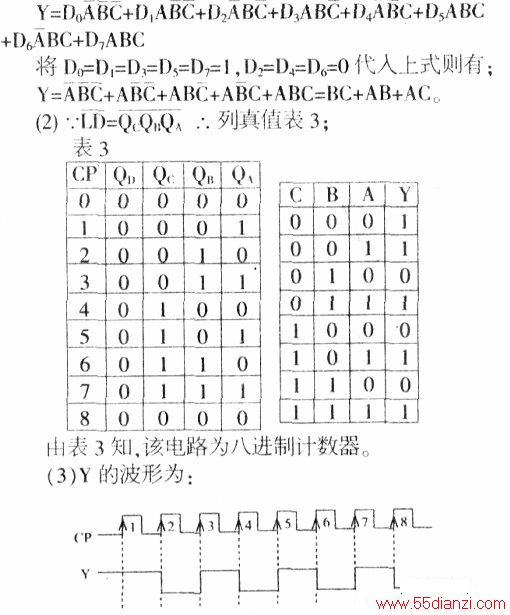

　　(1)写出Y的函数表达式；

      (2)列出QD、Qc、QB、QA的状态表，并说明是几进制：
　　
　　(3)作出Y的波形图。

　　解：在例1的基础上将A、C互换得函数Y的表达式：
