波形产生电路与变换电路

波形产生电路与变换电路

点击数:7518 次   录入时间:03-04 11:51:55   整理:http://www.55dianzi.com   电子技术

波形产生电路:产生各种周期性的波形。

波形变换电路:将输入信号的波形变换成为另一种形状。

§1 非正弦波产生电路

矩形波、锯齿波、三角波等非正弦波,实质是脉冲波形。产生这些波形一般是利用惰性元件电容C和电感L的充放电来实现的,由于电容使用起来方便,所以实际中主要用电容。

一、利用电容器充放电产生脉冲波形(产生脉冲波形的基本原理)

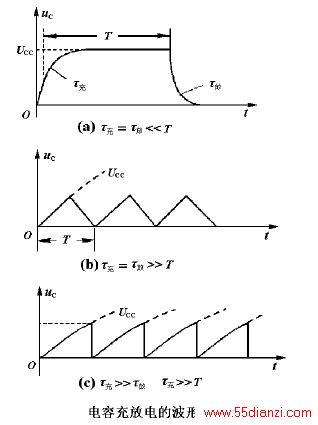

电路如下图,如果开关K在位置1,且稳定,突然将开关K扳向位置2,则电源UCC通过R对电容C充电,将产生暂态过程。


















τ-时间常数,它的大小反映了过渡过程(暂态过程)的进展速度,τ越大,过渡过程的进展越慢。τ近似地反映了充放电的时间。

uc(0+)—响应的初始值

uc()—响应的稳态值

对于充电,三要素的值分别为:

uc(0+)=0   uc(

[1] [2] [3] [4]  下一页
