DVI是什么?

如今带有DVI接口的液晶显示器十分普及,另外配备同样接口的显示卡也很常见,如此配合起来导致了DVI大行其道,而传统的VGA接口由于不能和数字信号完全匹配,因此逐渐走向没落。

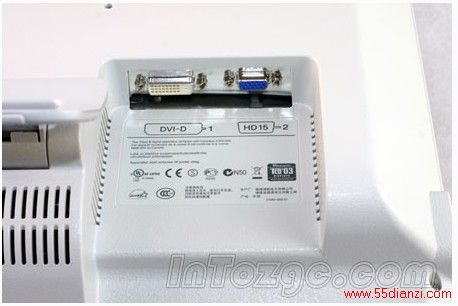

说到DVI接口,很多朋友都会想到白色的D型插座。没错,这就是DVI接口,但和VGA接口不同。DVI接口分为3大类5种标准,每种标准都有自己的应用范围,如果使用中不加以区别,就会影响显示设备的性能。


因此,作为一种常见的显示接口标准,我们还是很有必要对DVI有所了解的!

DVI详解

DVI全称为DigitalVisualInterface,它是1999年由SiliconImage、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(DigitalDisplayWorkingGroup,数字显示工作组)推出的接口标准。

它是以SiliconImage公司的PanalLink接口技术为基础,基于TMDS(TransitionMinimizedDifferentialSignaling,最小化传输差分信号)电子协议作为基本电气连接。TMDS是一种微分信号机制,可以将象素数据编码,并通过串行连接传递。显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器,经过解码送给数字显示设备。

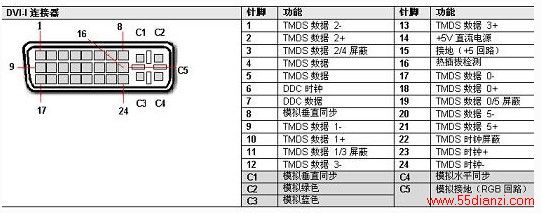

DVI接口的阵脚定义

一个DVI显示系统包括一个传送器和一个接收器。传送器是信号的来源,可以内建在显卡芯片中,也可以以附加芯片的形式出现在显卡PCB上;而接收器则是显示器上的一块电路,它可以接受数字信号,将其解码并传递到数字显示电路中,通过这两者,显卡发出的信号成为显示器上的图象。

和传统的VGA信号相比,采用DVI信号的液晶显示器不存在相位问题,不会引起像素抖动。另外,采用DVI信号后,显示器不会造成几何失真,大大提高了画面的质量。
