DVI信号线简介及应用（2）

DVI的不同标准

和VGA接口不同，DVI接口存在很多标准，使用显示器时一定要搞明白。

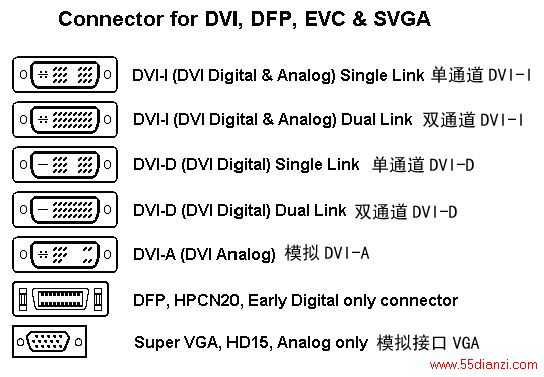

从下面的图表中可以看到，DVI一共分为5种标准。其中DVI-D和DVI-I分为“双通道”和“单通道”两种类型，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。


DVI-A是一种模拟传输标准，晚期的大屏幕专业CRT中能看见。不过由于和VGA没有本质区别，性能也不高，因此DVI-A事实上已经被废弃了。至于DFP接口，这是一种已经被废弃的早期的数字规范。

关于DVI信号的各种特性：

规格信号备注

DVI-I双通道数字/模拟可转换VGA
DVI-I单通道数字/模拟可转换VGA
DVI-D双通道数字不可转换VGA
DVI-D单通道数字不可转换VGA
DVI-A模拟已废弃
DFP数字已废弃
VGA模拟——

18针和24针有啥区别？

市场中，我们经常可以听见经销商形容DVI线有18+1和24+1以及18+5和24+5这4种规格。

有些人说18针是简化版，性能不如24针的好；还有人说24针中有一些是地线，其实效果和18针完全一样。这些说法那个正确？

其实，我们上面的表格已经透露了详细情况了。18针属于单通道DVI，传输速率只有24针的一半，为165MHz。在画面显示上，单通道的DVI支持的分辨率和双通道的完全一样，但刷新率却只有双通道的一半左右，会造成显示质量的下降。一般来讲，单通道的DVI接口，最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz，即现有23寸宽屏显示器和20寸普通比例显示器的正常显示，再高的话就会造成显示效果的下降。

目前我们常用的液晶显示器还维持在19寸普屏和20寸宽屏左右，真正用上大屏幕显示器的人很少，因此18针的单通道DVI接口已经够用了。而使用大屏液晶显示器的话，24针的双通道DVI是必须具备的条件。

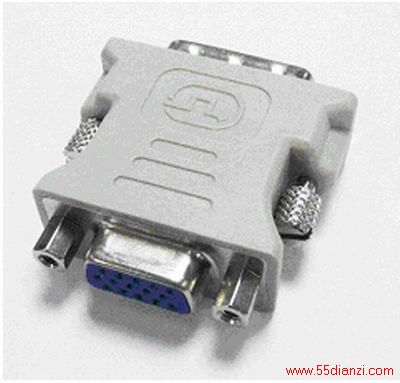

DVI-I转换成VGA的接头
