LIN总线是主从协议，总线中的所有数据传输都由主节点发起。现在有两种完全不同的方法可以将数据传输到从节点，即主-从传输(主节点中的从任务传输数据)或从-从传输(主节点发送帧头，从某个从节点传输数据，然后由另一从节点接收该数据)。这两种方法具有不同的优势和劣势。
LIN协议是时间触发型，不需要总线仲裁，同样可以计算每条信息帧在最差环境的定时。每条信息帧的传输都由主节点上执行的调度表控制。调度表在既定时间传输信息帧帧头。
网络实施
本节主要介绍单个LIN网络、多个LIN网络和混合CAN/LIN网络的各个方面。
1. 单个LIN网络(多个门节点)

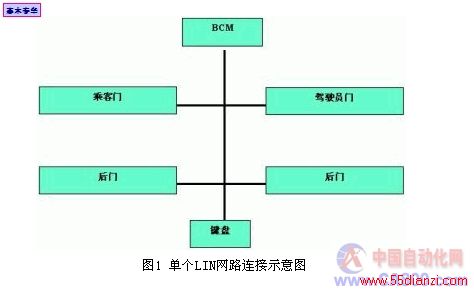

在这类网络中，车身控制器模块(BCM)将通过单个LIN网络与其它所有节点相连。如图1所示。
这类网络有非常直接的结构体系，LIN连接有效地取代了CAN解决方案。虽然LIN协议最初是设计为对CAN进行补充(而不是替换CAN)，但是如图1所示的连接可以实现一个简单的LIN解决方案。
这还是一个能降低成本的解决方案，因为它不需要任何CAN节点。BCM是LIN 网络的主节点，所有LIN节点都可以接入LIN网络上传输的所有信息。采用该种解决方案，网络上通常拥有5个LIN节点。减少节点数量和定义初始信息传输方法使网络更直接有效。
但是，制订进度表(定义哪条信息会在网络中以什么顺序出现)比较困难。如果该系统使用从节点--从节点通信，就可以简化进度表的制订过程，因为它把把网络流量减少到最小程度。例如，如果一个车门有任何键盘操作，这时主节点需要作出决策：网络上的任何节点都能在同一个信息帧内做出响应。
这类网络信息流最短，从而引起的EMC问题最少。同时，流量密度的降低，还有助于减少辐射。此外，由于所有节点都通过单线连接，因而将接头数量减到最少，这样增加了可靠性。
2. 两个LIN网络

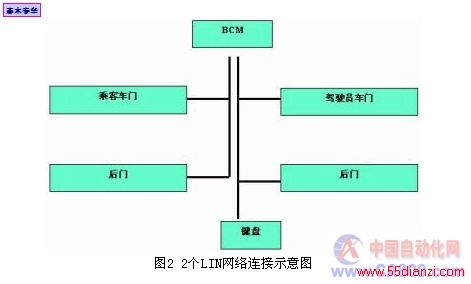

为了克服单个LIN网络的缺点，部分公司开始使用双LIN网络。如图2所示。
BCM控制两个完全独立的LIN网络，使得制制订进度表变得相对简单，网络灵活性也增强，即使出现撞车事件，大部分网络保持完整性的可能性也很大仍能保持完整状态。同时采用两个完全独立的LIN网络，有利于各个网进行及时通信。
3. 具备LIN分层结构的CAN

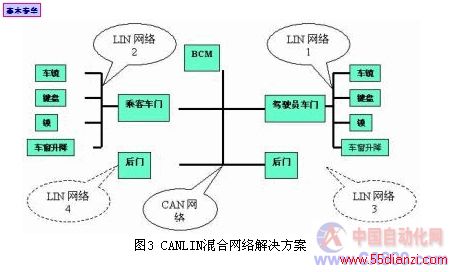

仅仅依靠LIN不能克服所有的局限。那么，在汽车应用中怎么应用LIN呢？我们在前面的介绍中提到，LIN是作为CAN的补充，而不是彻底替换CAN。图3是CAN/LIN混合网络的解决方案：
如前所述，通常BCM和四个车门通过一个CAN网络连接。这是目前大量生产商采用的典型方案。这时，每个车门内的高性能控制器(MCU)，如常见的飞思卡尔HC908AZ60A, 直接控制车窗和车镜。
采用LIN结构实现车门功能，就可以选择规格更小的MCU(如HC908GZ16)，它除了能为BCM通信提供必要的CAN接口，还有足够的资源去控制单个LIN网络。在本例中，驾驶员车门MCU除了是BCM 的CAN 接口，还是控制后视镜、键盘、锁和车窗升降等操作的LIN网络的主节点。
这样做虽然会增加车门内的MCU，但如果对MCU和LIN状态机进行合适的选择，就可以获得功能更强大、更灵活的分布式系统。
4. 车门控制
前面的例子介绍了车门内部的典型LIN网络，同时还针对上面提及的局限性提出了解决方法。但是，现在车门网络仍然存在几个问题，特别是功能失效和安全问题。车镜是系统中最容易被破坏的部件，在市区驾驶时经常被人取走，从而造成网络中断，甚至给部分生产商带来无法承受的风险。在安全方面，大量罪犯可以轻松取走车镜，从而获得驾驶员车门MCU的直接接入。这又是一个重大风险。
有几种方法可以减少这种风险。方法之一如图4所示。
在本例中，车门内部有两个LIN网络。从图4可以看到，车镜与系统其它部分有效地隔离开，大大降低车镜被取走而带来的危害。任何罪犯行为只能访问驾驶员车门MCU，但无法接入关键组件，如门锁等。
还有一种方法通过LIN子节点控制车镜。在本例中，安全和可靠性问题都能够有效解决。车镜由键盘MCU或LIN节点直接控制。两种方法都是合适的系统设计。
典型的LIN节点
上面介绍了车门内部的LIN网络。下面是车内常见LIN节点的例子。
1. 驾驶员车门模块
在上面的系统中，该模块是车门网络的主节点，提供车门内部LIN网络的控制和定时功能。它能控制车门内所有LIN 节点，同时也充当车身控制模块(BCM)和本地LIN 网络之间的网关。
2. 后视镜模块
典型的新型后视镜镜通常能够支持X、Y方向和折叠功能。车镜模块还保存车镜位置等详细信息，有时驾驶员或乘客车镜还安装温度感应器来持续监控外界环境。该信息一般被用作驾驶员信息，也可以作为复杂的发动机管理系统信息。车镜模块通常是LIN从节点。
3. 车窗升降模块
电子车窗包括升、降和防夹控制。车窗升降节点一般是LIN 从节点，有时前车窗模块同时充当BCM的LIN从节点和后车门的主节点。
4. 门锁模块
锁定功能包括“标准锁”和“童锁”。车门内部的LIN直接与模块连接，这也是实现童锁功能的前提条件，这样司机才能取消特定的门锁功能。门锁模块一般是LIN 从节点。
5. 前开关面板
汽车舒适性控制的大量功能(如锁门、车窗升降和车镜控制的开关)有时集成到单个模块中，作为LIN网络的从节点。
通信方法
如前所述，LIN网络的数据通信主要包括两种不同方法：主-从数据传输或从-从数据传输。两种方法都由主节点控制，有各自的优势和劣势。
1. 主-从通信
主节点传输信息ID，进而发送数据传输命令。网上所有LIN节点将该信息进行转换，然后再进行相应的操作。
根据该主-从通信模式，主节点内部有一个从节点正在运行。它对正确的ID进行响应，然后将规定的比特传输到LIN总线。不同LIN节点在网络中都拥有完整的LIN帧，同时还按照各自的不同应用提供主节点数据和流程。
例如，主节点可能希望所有门锁都打开，这样每个门锁节点被设定为对单个信息进行响应，然后完成开锁；或者主节点可能传输四条不同信息，然后选择性地打开门锁。
主-从通信模式将大部分调度操作转移到主节点上，从而简化其它节点操作。因此，LIN从节点硬件大幅减少，甚至可能减少为单个状态设备。另一个优势是，由于主节点能够同时与所有节点通信，已信息和要求的ID数量都大大减少。
主节点将所有数据通信发送到全部节点(然后在所有数据传输到其它设备之前从节点上接收该数据)，这样可以检查传输数据的有效性。该操作允许主节点对所有通信进行监测，减少或消除潜在错误。
但是，这种通信方法速度缓慢。这时，LIN节点很难及时地接收和处理数据，并选择性地将它传输给其它节点。
2. 从-从通信
主节点同样发送信息帧头。但是，在从-从通信模式下，响应“从任务”的是远程节点，如键盘。当键盘“填满”信息帧数据字节时，网上所有节点都能看到整个传输过程，并响应相应的操作。本例中，车窗LIN 从节点响应键盘LIN节点数据。
