ATA6628/ATA6630用于处理在交通工具中的低速数据通信。LIN驱动器上经过改进的斜率控制确保了高达20kBaud的 安全 数据通信。睡眠模式和静音模式保证了极低的电流消耗。

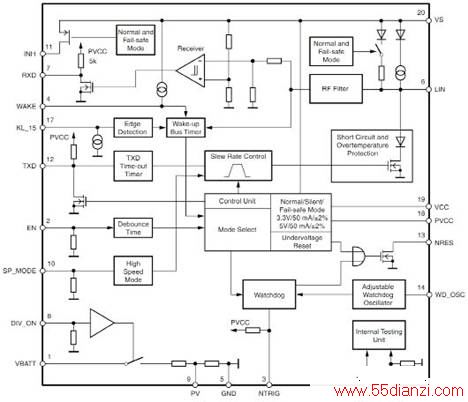

图1ATA6628/ATA6630方框图

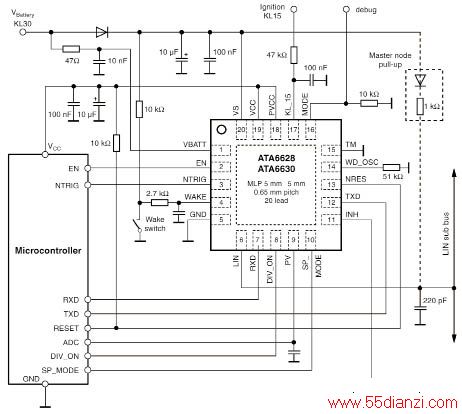

图2ATA6628/ATA6630应用电路图
ATA6628/ATA6630 主要特性
? 可实现主、从工作模式
? 供电电源高达
? 工作电压VS为5V到
? 在睡眠模式下的典型供电电流为10μ
? 在静音模式下的典型供电电流为40μ
?线性低压降稳压器
- 正常、自动防故障和静音模式
ATA6628VCC=3.3V±
ATA6630VCC=5.0V±
? 在睡眠模式下VCC被切断
?VCC欠压探测（4mm重置时间）以及在开漏输出端NRES处的看门狗复位逻辑组合
?高达 115kBaud的高速模式
?内部1:6电压分配器用于VBattery检测
?用于看门狗的负触发脉冲输入
? 升压稳压器可带有外部NPN晶体管
?LIN物理层服从LIN2.0、LIN2.1和SAEJ2602-2标准
?通过 LIN总线、Wake引脚或K1_15引脚实现唤醒功能
?INH输出用于控制一个外部稳压器或者切断主节点上拉电阻
?总线引脚过热和短路保护对抗GND和电池
?通过外部电阻器可调节看门狗时间
?先进的EMC和ESD性能
? 根据STM5.1，在引脚LIN和VS具有
?封装：20个引脚的5mm×5mmQFN封装
