三相负载的三角形连接方法

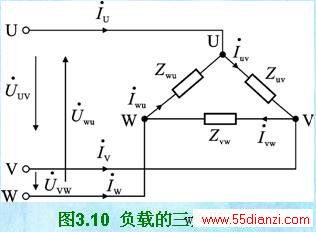

将三相负载Zuv、Zvw、Zwu接成三角形后与电源相连，如图3.10所示，就构成三角形连接的三相三线制电路。

负载作三角形连接时，电路具有以下特点：
① 由于各相负载分别接在电源的两根端线之间，所以负载的相电压等于电源的线电压。

② 各相电流可以由三个单相电路分别计算，得：

各相负载的相电压与相电流的相位差等于各相负载的阻抗角。
如果负载对称，则流过对称三相负载的相电流也是对称的。此时，只要计算其中一相即可。

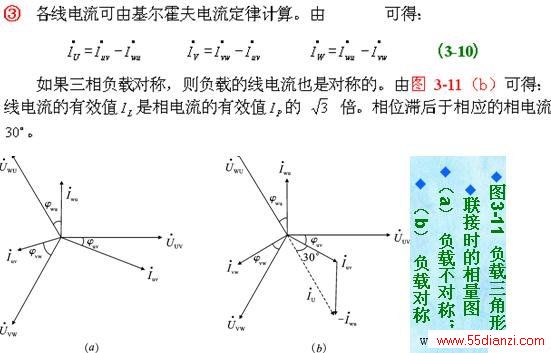

负载三角形连接时相量图如图3.11所示。
