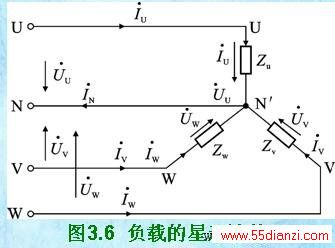

三相负载作星形连接时,如果负载不对称,一定要接成三相四线制,如图3.6所示。图中三相负载u、Zv、Zw分别接于电源各端线与中线之间,三相负载的公共点用N′表示,称为负载中点N′与电源中点N的连线称为中线。

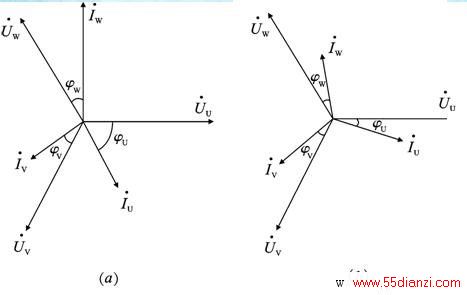

负载星形联接时,相量图如图3-7所示。
图3.7 负载星形连接时的相量图 (a) 负载不对称;(b) 负载对称
