一、 电器的选择
1）低压配电设计所选用的电器应符合下列要求:
1、电器的额定电压应与所在回路标称电压相适应；
2、电器的额定电流不应小于所在回路的计算电流；
3、电器的额定频率应与所在回路的频率相适应；
4、电器应适应所在场所的环境条件；
5、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。
2）隔离电器的安装
1、当维护、测试和检修设备需断开电源时，应设置隔离电器。
2、隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
3、隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
4、隔离电器可采用下列电器：单极或多极隔离开关、隔离插头；插头与插座；连接片；不需要拆除导线的特殊端子；熔断器。半导体电器严禁作隔离电器。
4）通断电流的操作电器可采用下列电器：
1、负荷开关及断路器；
2、继电器、接触器；
3、半导体电器；
4、１０Ａ及以下的插头与插座。
二、导体的选择
1）导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。
2）选择导体截面，应符合下列要求：
1、线路电压损失应满足用电设备正常工作及起动时端电压的要求；
2、按敷设方式及环境条件确定的导体载流量，不应小于计算电流；
3、导体应满足动稳定与热稳定的要求；
4、导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合表2.2.2的规定。绝缘导线穿管敷设铜芯1.0，铝芯2.5。
3）敷设路径的冷却条件：沿不同冷却条件的路径敷设绝缘导线和电缆时，当冷却条件最坏段的长度超过5m，应按该段条件选择绝缘导线和电缆的截面，或只对该段采用大截面的绝缘导线和电缆。
4）导线敷设处的环境温度：
1、直接敷设在土壤中的电缆，采用敷设处历年最热月的月平均温度；
2、敷设在空气中的裸导体，屋外采用敷设地区最热月的平均最高温度；屋内采用敷设地点最热月的平均最高温度（均取10年或以上的总平均值。）
5）中性线截面
1、在三相四线制配电系统中，中性线（以下简称N线）的允许载流量不应小于线路中最大不平衡负荷电流，且应计入谐波电流的影响。
2、以气体放电灯为主要负荷的回路中，中性线截面不应小于相线截面。
3、采用单芯导线作保护中性线（以下简称PEN线）干线，当截面为铜材时，不应小于10mm2；为铝材时，不应小于16mm2；采用多芯电缆的芯线作PEN线干线，其截面不应小于4mm2。
6）保护线（以下简称PE线）截面

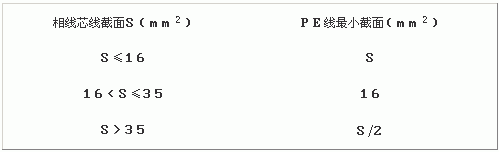

1、当保护线（以下简称PE线）所用材质与相线相同时，PE线最小截面应符合下表的规定。
表 PE线最小截面
2、PE线采用单芯绝缘导线时，按机械强度要求，截面不应小于下列数值：
有机械性的保护时为2.5mm2；
无机械性的保护时为4mm2。
3、装置外可导电部分禁用作PEN线。
4、在TN-C系统中，PEN线严禁接入开关设备。
三、配电设备布置的一般规定
1）配电室的位置应靠近用电负荷中心，设置在尘埃少、腐蚀介质少、干燥和震动轻微的地方，并宜适当留有发展余地。
2）配电室内除本室需用的管道外，不应有其它的管道通过。室内管道上不应设置阀门和中间接头；水汽管道与散热器的连接应采用焊接。配电屏的上方不应敷设管道。
3）落地式配电箱的底部宜抬高，室内宜高出地面50ｍｍ以上，室外应高出地面200ｍｍ以上。底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。
4）同一配电室内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。
5）当高压及低压配电设备设在同一室内时，且二者有一侧柜顶有裸露的母线，二者之间的净距不应小于2m。
6）成排布置的配电屏，其长度超过6m时，屏后的通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时，其间尚应增加出口。

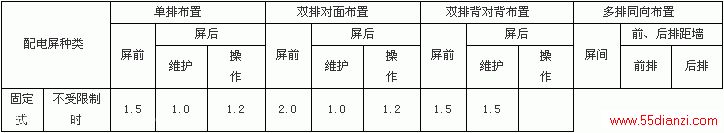

7）成排布置的配电屏，其屏前和屏后的通道最小宽度应符合下表的规定。
表配电屏前后的通道的最小宽度（m）
（四）保护电器的装设位置
1、保护电器应装设在被保护线路与电源线路的连接处，但为了操作与维护方便可设置在离开连接点的地方，并应符合下列规定：
a、线路长度不超过3m；
b、采取将短路危险减至最小的措施；
c、不靠近可燃物。
2、当将从高处的干线向下引接分支线路的保护电器装设在距连接点的线路长度大于3m的地方时，应满足下列要求：
a、该段分支线应敷设于不燃或难燃材料的管、槽内。
b、在分支线装设保护电器前的那一段线路发生短路或故障时，离短路点最近的上一级保护电器应能保证符合规范规定的要求。
3、短路保护电器应装设在低压配电线路不接地的各相（或极）上，但对于中性点不接地且N线不引出的三三线配电系统，可只在二相（或极）上装设保护电器。
4、在TT或TN-S系统中，当N线的截面与相线相同，或虽小于相线但已能为相线上的保护电器所保护，N线上可不装设保护；当N线不能被相线保护电器所保护时，应另在N线上装设保护电器保护，将相应相线电路断开，但不必断开N线。
5、在TT或TN-S系统中，N线上不宜装设电器将N线断开，当需要断开Ｎ线时，应装设相线和N线一起切断的保护电器。当装设漏电电流动作的保护电器时，应能将其所保护的回路所有带电导线断开。
6、在TN系统中，当能可靠地保持N线为地电位时，N线可不需断开。
7、在TN-C系统中，严禁断开PEN线，不得装设断开PEN线的任何电器。当需要在PEN线装设电器时，只能相应断开相线回路。
（五）配电线路的敷设
（一） 一般规定
1）配电线路的敷设应符合下列条件：
1、符合场所环境的特征；
2、符合建筑物和构筑物的特征；
3、人与布线之间可接近的程度；
4、由于短路可能出现的机电应力；
2）配电线路的敷设，应避免下列外部环境的影响：
1、应避免由外部热源产生热效应的影响；
2、应防止外部的机械性损害而带来的影响；
3、应避免由于强烈日光辐射而带来的损害。
（二）绝缘导线布线
1）金属管、金属线槽布线宜用于屋内、屋外场所，但对金属管、金属线槽有严重腐蚀的场所不宜采用。在建筑物的顶棚内，必须采用金属管、金属线槽布线。
2）明敷或暗敷于干燥场所的金属管布线应采用管壁厚度不小于1.5mm的电线管。直接埋于素土内的金属管布线，应采用水煤气钢管。
3）电线管与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面。当有困难时，可敷设在其上面。其相互间的净距不宜小于下列数值：
1、当电线管敷设在热水管下面时为0.2m，在上面时为0.3m。
2、当电线管敷设在蒸汽管下面时为0.5m，在上面时为1m。当不能符合上述要求时，应采取隔热措施。对有保温措施的蒸汽管，上下净距均可减至0.2m。
3、电线管与其它管道（不包括可燃气体及易燃、可燃液体管道）的平行净距不应小于0.1m。当与水管同侧敷设时，宜敷设在水管的上面。管线互相交叉时的距离，不宜小于相应上述情况的平行净距。
4）塑料管和塑料线槽布线宜用于屋内场所和有酸碱腐蚀介质的场所，但在易受机械操作的场所不宜采用明敷。
①塑料管暗敷或埋地敷设时，引出地（楼）面的一段管路，应采取防止机械损伤的措施。
②布线用塑料管（硬塑料管、半硬塑料管、可挠管）、塑料线槽，应采用难燃型材料，其氧指数应在27以上。
5）穿管的绝缘导线（两根除外）总截面面积（包括外护层）不应超过管内截面面积的40%。
（三）裸导体布线
1、裸导体布线应用于工业企业厂房，不得用于低压配电室。
2、无遮护的裸导体至地面的距离，不应小于3.5m；采用防护等级不低于IP2X的网孔遮栏时，不应小于2.5m。
3、裸导体与需经常维护的管道同侧敷设时，裸导体应敷设在管道的上面。裸导体与需经常维护的管道（不包括可燃气体及易燃、可燃液体管道）以及与生产设备最凸出部位的净距不应小于1.8m。当其净距小于或等于1.8m时，应加遮护。

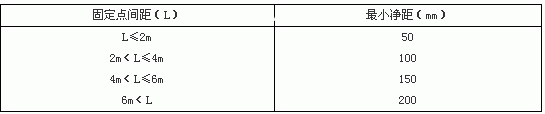

4、裸导体的线间及裸导体至建筑物表面的最小净距应符合下表的规定。硬导体固定点的间距，应符合在通过最大短路电流时的动稳定要求。
表 裸导体的线间及裸导体至建筑物表面的最小净距
（四）封闭式母线布线
1、封闭式母线宜用于干燥和无腐蚀气体的屋内场所。
2、封闭式母线至地面的距离不宜小于2.2m；母线终端无引出线和引入线时，端头应封闭。当封闭式母线安装在配电室、电机室、电气竖井等电气专用房间时，其至地面的最小距离可不受此限制。
（五）电缆布线
（1）电缆在室内敷设
1、无铠装的电缆在屋内明敷，当水平敷设时，其至地面的距离不应小于2.5m；当垂直敷设时，其至地面的距离不应小于1.8m。当不能满足上述要求时应有防止电缆机械损伤的措施；当明敷在配电室、电机室、设备层等专用房间内时，不受此限制。
