限位控制线路

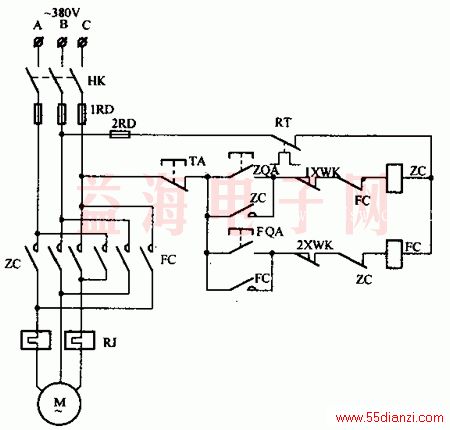

限位控制线路如图所示。图中1XWK和2XWK为限位开关，装在预定的位置上。当按下ZQA，接触器ZC线圈获电动作，电动机正转起动，运动部件向前运行，当运行到终端位置时，装在运动物体上的挡铁碰撞行程开关1XWK，使1XWK的常闭触点断开，接触器即ZC线圈断电释放，电动机断电，运动部件停止运行。此时，即使再按ZQA，接触器ZC的线圈也不会获电，故保证了运动部件不会越过1XWK所限定的位置。当按下FQA时，电动机反转，运动部件向后运动至挡铁碰撞行程开关2XWK时，运动部件停止运动。如中间需停车，可按下停止按钮TA。
