电动机可逆运行带限位保护控制电路

按位置原则的控制是生产机械电气化中应用最多和作用原理最简单的一种形式，在位置控制的电气自动装置线路中，由行程开关或终端开关的动作发出信号来控制电动机的工作状态。

若在预定的位置电动机需要停止，则将行程开关的常闭触点串接在相应的控制电路中，这样在机械装置运动到预定位置时行程开关动作，常闭触点断开相应的控制电路，电动机停转，机械运动也停止。

我们以三相鼠笼式电动机的可逆运行带限位控制线路为例来说明行程开关的作用，该线路一般用于电动卷帘门、电葫芦的控制。

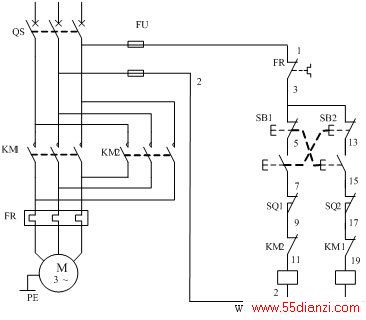

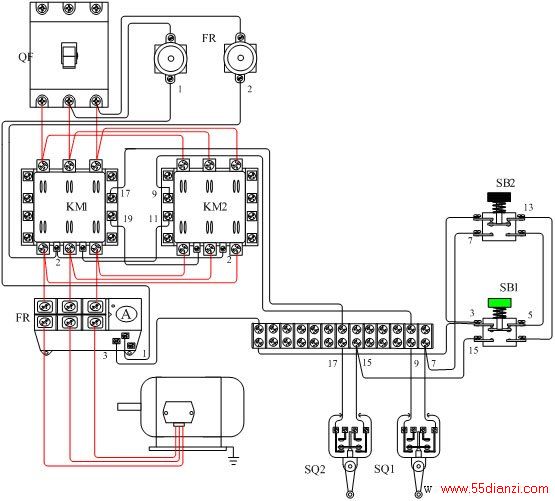

电动机可逆运行带限位保护控制电路的动作原理如下：

1、合上空气开关QF接通三相电源。

2、按下正向启动按钮SB1接触器KM线圈通电吸合KM1主触头闭合接通电动机电源，电动机正向运行。带动机械部件运动。电动机拖动的机械部件运动当运动到预定位置档块碰撞行程开关SQ2，SQ2的常闭触点断开接触器KM2的线圈回路，KM2断电，主触头释放，电动机断电停止。

3、按下反向启动按钮SB2接触器KM1线圈通电吸合KM1主触头闭合接通电动机电源，电动机正向运行。带动机械部件运动。电动机拖动的机械部件运动当运动到预定位置档块碰撞行程开关SQ1，SQ1的常闭触点断开接触器KM1的线圈回路，KM1断电，主触头释放，电动机断电停止。

4、在运行的过程中只要松开按钮控制电路立即无电，接触器断电主触头释放，电动机停止运行。

5、电动机的过载保护由热继电器FR完成。
