电动机正反转点动按钮互锁电路

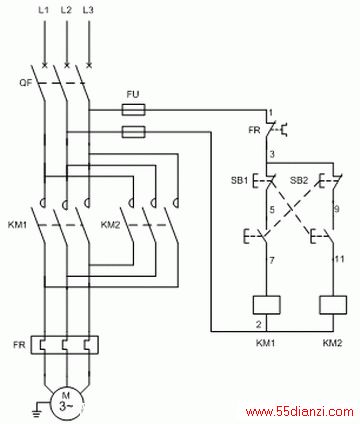

电动机可逆运行按钮互锁电路原理图

三相鼠笼式电动机的点动可逆运行电路，一般用于电动卷帘门、电葫芦的控制。电动机可逆点动按钮互锁控制电路的动作原理如下：

1.合上空气开关QF接通三相电源。

2.按下正向启动按钮SB2，SB2的常闭先断开KM2线路，接触器KM1线圈通电吸合，KM1主触头闭合接通电动机电源，电动机正向运行。

3.按下反向启动按钮SB1，SB1的常闭先断开KM1线路接触器，KM2线圈通电吸合KM2主触头闭合接通电动机电源，电动机反向运行。

4.在运行的过程中只要松开按钮控制电路立即无电，接触器断电主触头释放，电动机停止运行。

5.电动机的过载保护由热继电器FR完成。

6.按钮可选用绿色和黄色按钮。

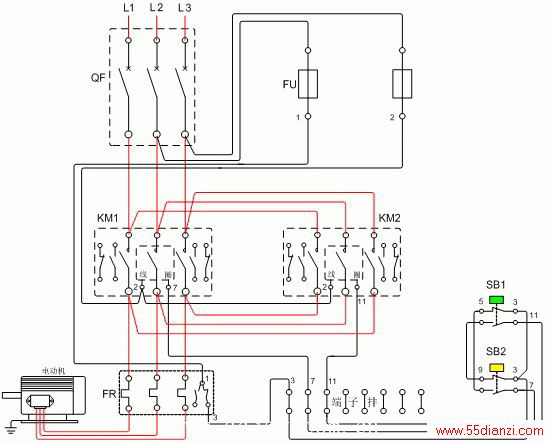

电动机正反转点动按钮互锁电路接线图
