单片三相触发电路TC787DS

    TC787DS是在单片三相触发电路TC787AP的改进版，主要适用于三相半控全控桥可控硅整流触发和三相交流调压反并联可控硅触发(也可以双向可控硅触发)，电路设计进一步提高了集成度和三相均衡性，增加了功能，因此更便于触发板设计与应用,元件少而性能优良。

一．具备以下特点：

• TC787DS与TC787AP管脚及其功能完全兼容，但外接元件参数略有调整。

• 同步信号可以正弦波或方波输入，电路自生成放电区。

• 触发脉冲调相角可在0-170°之间连续改变。

• 电路有鉴相序功能，根据同步输入相序自动调节输出补脉冲。

• 电路有缺相保护功能，当三相同步缺一相时，电路禁止输出。

• 器件内部设计有交相锁定电路，抗干扰能力强。

• 移相电压可根据锯齿波的高度进行移相。

• 全控方式输出双调制脉冲，半控方式输出单调制脉冲。

• 禁止端高电平禁止输出，可方便地用作过零开关；同时在缺相时输出高电平。

• 调整Cx电容可调节输出脉冲宽度。

二．电路原理和逻辑框图：

    三相同步电压经电阻网络进入电路，同步电压的零点设计为1/2电源电压（电路输入端同步电压峰值不宜大于电源电压），通过过零检测和极性判别电路后，在Ca、Cb、Cc三个电容上积分形成锯齿波。由于采用集中式恒流源，相对误差小，锯齿波有良好的线性；要求电容选取应相对误差小，容值大小决定锯齿波幅度（TC787DS的积分电容约为0.033μ）。移相电压由4脚通过电位器或外电路产生，和锯齿波在比较器中比较取得交相点，抗干扰电路保证交相唯一和稳定。

    脉冲形成电路是由脉冲发生器对输出脉冲进行调制，调制脉冲的宽度可通过改变Cx电窬的值来确定，Cx大则宽。（Cx的值为0.01μ）

    三相同步的过零脉冲通过缺相检测电路和相序检测电路对相序和缺相进行判别，相序判别后对脉冲分配电路进行不同的控制；而如有缺相产生，电路5脚（为一双向口）将输出高电平，同时禁止输出脉冲。同时5脚为保护端，5脚置高电平时，输出脉冲即被禁止。

    脉冲分配及驱动电路根据电路内部相序判别的结果和6脚控制脉冲分配的输出方式，正序时6脚接低电平，输出为半控方式，12、11、10、9、8、7分别输出A、-C、B、-A、C、-B的单调制脉冲，6脚接高电平，输出为全控方式，12、11、10、9、8、7分别输出A-C、-CB、B-A、-AC、C-B、-BA的双调制脉冲；反序时6脚接低电平，输出为半控方式，12、11、10、9、8、7分别输出A、-B、C、-A、B、-C的单调制脉冲，6脚接高电平，输出为全控方式，12、11、10、9、8、7分别输出A-B、-BC、C-A、-AB、B-C、-CA的双调制脉冲。输出端可驱动功率管，经脉冲变压器触发可控硅。

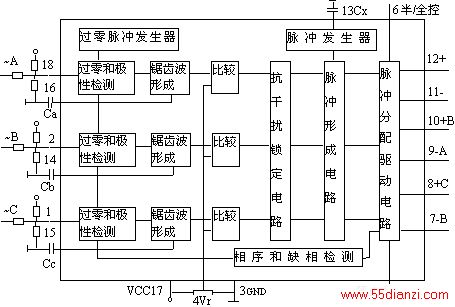

    逻辑框图：

三．管脚图和管脚功能表：

管脚号

符号

功    能

管脚号

符号

功    能

1

Vc

C相同步输入

10

B

B输出

2

Vb

B相同步输入

11

-C

-C输出

3

GND

地

12

A

A输出

4

Vr

移相电压输入

13

Cx

脉冲调制电容

5

Pi

禁止端（VH）

14

Cb

B相积分电容

6

Pc

全控/半控

15

Cc

C相积分电容

7

-B

-B输出

16

Ca

A相积分电容

8

C

C输出

17

VCC

正电源
