单相相位触发电路TC782A

    TC782A为单电源单相可控硅移相触发电路和三极管脉宽调制电路，可用作调压调功的可控硅和三极管变流装置。与KC系列TCA785电路相比，具有单电源，功耗小，功能强，输入阻抗高，抗干扰性能好，移相范围宽，外接元件少等优点。方便的控制与保护方式和多样的输出让用户在使用时能有更多的选择。

—、TC782A电路具备以下特点：

• 单电源工作，电源电压9-15V。

• 触发脉冲调相角可在0—180°之间连续改变。

• 器件内部设计有交相锁定电路，抗干扰能力强。

• 识别同步零点，可方便地用作过零开关。

• 可调制输出也可占空输出(由2脚控制)。

• 有正半周输出，负半周输出；也有正负半周输出以适应触发单向和双向可控硅。

• 电路设计有两种输出保护禁止方式：一种是高电平禁止，低电平输出；一种是高电平锁定禁上，需要在复位端复位才能解除。

• 调制脉冲或方波的宽度可根据需要通过改变Cx的大小而改变。9脚不接Cx而接高电平，可得到正负半周全占空输出。

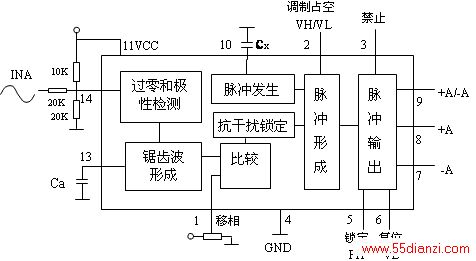

二、电路框图与工作原理



同步信号A经分压电阻网络进入电路14脚，通过过零检测和极性判别电路检测出零点和极性，在13脚Ca电容上积分形成锯齿波，锯齿波的大小与Ca电容的容值成反比，12脚上接大电阻可微调锯齿波。锯齿波与移相电压在比较器中比较取得相交点即为移相角，移相电压由1脚通过电位器或外电路调节取得。移相电压增加，输出导通角减小。

抗干扰锁定电路具有锁定功能，在交相点以后锯齿波或移相电压的波动不能影响输出，保证交相的唯一与稳定。

脉冲形成电路是由脉冲发生器给出调制脉冲，7个脉冲形成一个脉冲列，这个脉冲列的宽度就是调制脉冲或方波的宽度，改变10脚CX电容的值可改变调制频率，从而改变调制脉冲或方波的宽度，CX增大宽度增大，CX减小宽度减小；10脚不接CX而接低电平，可得到正负半周全占空输出。输出采用调制或方波可通过电路2脚来选择，2脚悬空或高电平为调制脉冲输出，2脚低电平为方波输出。

脉冲输出从7脚8脚和9脚引出。相对于输入端14脚的同步电压,8脚为同步正半周输出脉冲，7脚为同步负半周输出脉冲，7脚8脚用来触发单相可控硅；9脚为同步正负半周输出脉冲，用来触发双相可控硅。输出端可驱动功率管，经脉冲变压器触发可控硅；也可直接驱动光电偶合器，经隔离触发可控硅或三极管。

3脚为不锁定保护端，高电平禁止输出，低电平或悬空为允许；5脚为锁定保护端，悬空时为低电平，正脉冲禁止输出，同时3脚也为高电平，要恢复允许状态需要在6脚接低电平进行复位。当用户需要对过压过流进行处理时可根据不同的情况选择保护方式。

 三．管脚图与管脚功能：


　

脚号

符号

功 能

脚号

符号

功 能

1

Vr

移相电压输入

8

+A

+A输出

2

Pc

调制占空选择

9

±A

±A输出

3

Pi

禁止端(VH)

10

Cx

输出脉宽调整电容

4

GND

地

11

Vcc

电源

5

S

锁定禁止—正脉冲

12

Ti

锯齿波调节

6

R

复位端

13

Ca

锯齿波积分电容

7

-A

-A输出

14

Va

同步输入

四、电路参数和推荐工作条件：
　
