单片三相触发电路TC787DS

9

-A

-A输出

18

Va

A相同步输入

四．参数和工作条件：

　

VCC

电源电压

8--15

V

Vr

移相工作电压

0--8

V

Ic

静态工作电流

<4

mA

Pic

控制输入电压

0--VCC

V

Vabc

同步电压

VCC

V

Ro

输出限流电阻

>1

KΩ

Cabc

锯齿波积分电容

0.033

μ

Io

输出驱动电流

10

mA

Cx

调制振荡电容

0.01

µ

Top

工作温度

-20-85

℃

五．波形图:

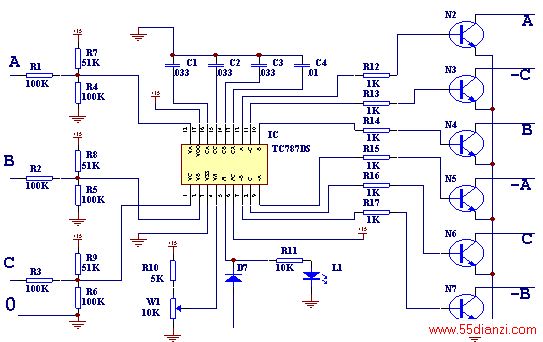

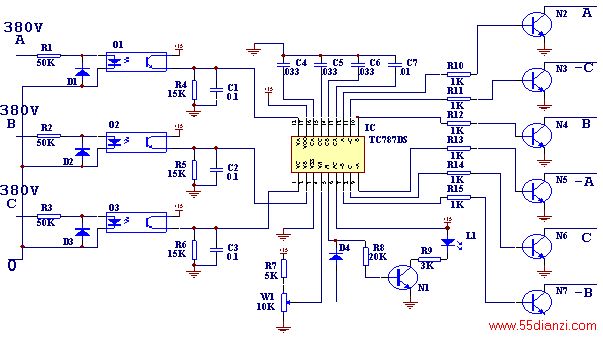

六．电路应用图：
