剩余电流继电器的安装与接线

  6.3     技术参数   技术参数 Technical parameter 指标 Value AC型 A型 输入 Input 额定剩余动作电流I_△n 0.03、0.1、0.3、0.5(A) 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30(A) 极限不驱动动作时间△t 0.1、0.5(s) 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(s) 额定剩余不动作电流I_△no 50%I_△n 50%I_△n 动作特性 AC正弦交流电流 AC正弦交流电流及脉动直流电流 频率 50Hz±5Hz 50Hz±5Hz 动作误差 -20% ~ -10%I_△n -20% ~ -10%I_△n 输出 Output 接点构成 一组常闭、一组转换 一组常闭或常开、一组转换 接点容量 5A 250VAC  5A 30VDC 5A 250VAC  5A 30VDC 复位方式 就地、远程 就地、远程、自动 电源 Power supply 辅助电源 AC110V、AC220V（允许误差±10%） 功耗 ≤5W 工频耐压 电源//输入//输出之间交流有效值2kV/min 环境 Environment 温度 运行温度：-20℃   +55℃，存储温度：-30℃   +70℃ 湿度 ≤95%RH，不结露，无腐蚀性气体场所 海拔 ≤2000m   6.4     安装

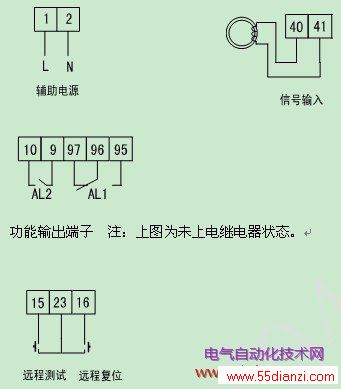

仪表外形 面板尺寸(mm) 壳体尺寸(mm) 开孔尺寸(mm) 48方形 48×48（宽×高） 42.5×42.5×100（宽×高×深） 44.5×44.5（宽×高） 导轨 85×54×64（长×宽×高）   6.5     接线方式       6.6  订货范例 例 E.g.1：  型号  ASJ10-LD1C                   辅助电源  AC 220V/50Hz                   额定电流  In：250A 注：剩余电流继电器与我司剩余电流互感器配套使用，互感器主要型号有AKH-0.66L45、AKH-0.66L80、AKH-0.66L100、AKH-0.66L150、AKH-0.66L200等。     参考文献： 1、《剩余电流保护装置的正确接线》 2、中国电力出版社《剩余电流动作保护器》 3、上海安科瑞电气股份有限公司产品手册.2010.08版     了解更多请联系我们！ 上海安科瑞电气股份有限公司 地址：上海市嘉定区育绿路253号 联系人：王春华    联系电话：021-39905610   传真号码：021-69158302 手机：15821733663     QQ:272904260       旺旺号：chunnuanhuakai28 邮箱：acrelwch@163.com
