二十一世纪的今天，包装机械行业与其他机械行业一样都面临着一系列巨大的挑战与激烈的竞争，使得该行业 的工程应用能力需求达到极致。日用品生产商致力于在容器形状方面推陈出新，以满足客户不断变化的喜好与需求。 几乎每家公司生产的每一台机械都是独一无二的产品，从而实现结构设计师的构想、提高生产效率并降低成本。要 想取得成功，就必须利用先进的设计工具与手段快捷方便地设计和制造出新的产品。SolidWorks软件，不仅可以重复利用以前的设计数据与成果，还可在一个文档中创建多个产品实际方案。同时，开发并管理具有不同尺寸、零部 件配置、属性或其它参数的产品模型系列。一位资深的包装机械设计师表示，最大的目标是尽可能使用标准的模块 和零部件完成每种新产品(80-90)%的开发工作，然后再利用优化的工作流程以最短的时间完成剩余的(10-20)% 的 开发工作。然而，缩短开发周期并不意味着容许犯错。在设计定制产品时，必须一次到位；否则，就可能需要自费 返工。“到位”即表示所设计的机械产品不但能够在验收测试期间表现良好，而且可以年复一年、日复一日地在各 种环境条件（从布满粉尘的面包房到潮湿的奶制品车间）下运转正常。

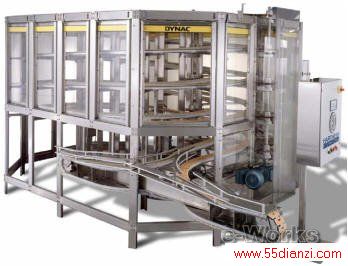

图1 Hartness International 的DYNAC 传送系统在包装和打包过程中智能地控制各种产品流
为帮助制造商应对多方面的挑战，SolidWorks Office Premium 提供了一系列独特的工具。既可以方便地利 用公司已开发的各种子系统和零部件，也可以使用由行业标准团体和零部件生产商提供的通用件和标准件。 SolidWorks 软件还提供了丰富的设计验证工具和手段来评估产品原型，因此，使得企业在机械结构产品生产之前 就可以识别并修复问题。SolidWorks还提供计算机辅助制造(CAM) 的完善数据接口，并生成装配体、零部件和采购、 销售等所需的材料明细表。同时，还可以利用三维装配体模型来快速创建各种项目文档。
投标（需求分析）
据经验丰富的包装业专业人士介绍，目前所面临的最大挑战之一就是如何最大限度地利用现有的设计满足客户 对于价格合理但又快速和质量优良的机械结构的需求。借助SolidWorks软件，在项目的投标阶段就可以给予极大帮 助，不仅迅速提供切实可行的方案和极具竞争力的报价，同时还有时间并行地对其它项目进行投标。
由于SolidWorks可以使原有二维工程图和三维模型得到重用，因此可以根据过去完成的项目快速生成新的项 目建议书。PDMWorks是SolidWorks产品线中对于产品数据管理(PDM)的集成解决方案，安全地存储和组织管理以前 项目的所有文档、图纸及其多个版本。同时，还可以同时快速搜索已有二维和三维设计以便找到相似参考。一旦找 到正确的项目，PDMWorks将根据用户需要自动生成项目的重复部分，以便快速展开新标书和建议书的准备和创建工作。DWGeditor? 采用的是所有AutoCAD用户所非常熟悉的界面，该软件可以DWG的原格式打开并使用以前项目中的 所有二维DWG 文件。

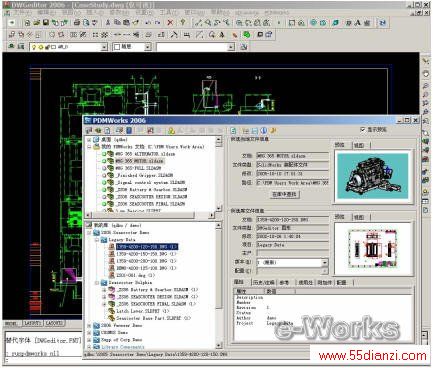

图2
利用PDMWorks，您可以快速搜索以前的设计，并迅速响应招标。通过DWGeditor，您对以前的 基于DWG 的项目可以采用原格式进行编辑与修改SolidWorks还提供eDrawings? 软件，改善与客户的交流方式与手段，进一步简化投标过程。向客户方便地提 交二维工程图和三维模型，同时客户还可以使用免费的浏览器软件查看、打印和检查它们。客户可以平移和旋转模 型，以便从各个角度进行查看；还可以使用直观的标注工具提供意见和反馈。还可以提供动画，使客户查看运行状 态下的虚拟机构运动，从而展示您的投标优于其它投标的原因所在。eDrawings是在投标过程中引起客户关注并使 企业从竞争中脱颖而出的最佳手段。
零部件选用
传统包装机械20-70%的内容都是由外购的零部件（如电机、传动装置、轴承和液压缸）构成。因此，对于每 个项目都需要重新设计购买的零部件及常用零部件。但是，通过SolidWorks设计库，可以访问位于一个中央位置的 多种多样的标准设计库、供应商特定的设计库和公司内部的设计库。要向机械结构中添加新零件，只需将它们拖放 到具体得到设计中。SolidWorks Toolbox 集成了ANSI、ISO、DIN 和JIS 等各种标准的标准零部件，如组件、轴承、 固定环和齿轮等。还可以从Toolbox 将螺栓、螺母和垫圈快速拖放到装配体上的相应位置。智能零件的装配技术会 根据零部件在装配体中的接合位置和方向自动确定其大小和调整其方位。
没有SolidWorks的帮助，通常不得不使用过时的文档目录在重新绘制外购的零部件时作为参考。现在，通过3D ContentCentral，就可以轻松地选用来自SMC、Boston Gear、Danaher Motion、Bimba和Warner Electric Break 等主要零部件制造商的三维CAD模型，并浏览所有产品类别以找寻更具竞争力的产品，配置供应商的零部件以满足 不同的需要，并将他们的产品直接拖放到您的设计中，从而节省时间并提高设计质量。SolidWorks设计库由特征、 零件和装配体组成，可以将它们轻松地拖动到新的机械设计中，由此提高重用率并提供企业标准的设计开发平台。
机械结构设计
每一台机械的结构都是独一无二的，投产前必须将其设计就绪。SolidWorks Office Premium提供了各种各样 的虚拟成型工具，可以帮助用户预先正确地识别和解决硬件问题。除了可以全方位地查看零部件、子装配体和整个 机械结构外，还可以在设计过程的任何阶段检查内部零部件。另外，用户也可以在零部件的整个运动范围内自由拖 动它们，以动态识别间隙和检测干涉。由于在设计的早期就能发现问题，因此用户可以快速地将设计意图传递给其 客户、制造部门、维护部门。

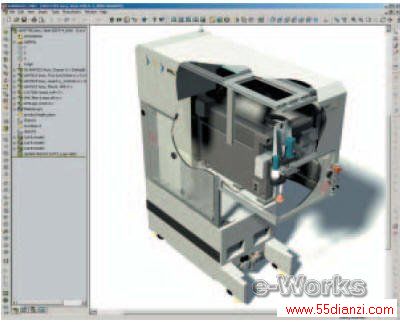

图3 RTS 使用SolidWorks 软件中的动态装配功能 识别和解决Viper 650上的零部件的干涉和冲突问题
此外，利用SolidWorks软件所提供的生产级工程图和出详图等功能，用户可以快速、准确地利用三维设计开发工程图，包括自动生成正向视图、剖面视图和局部视图等。对结构的任何改动都能自动而准确地反映到项目的所 有工程图中。在数以万计零部件级规模的结构建模方面，SolidWorks 提供了无与伦比的性能。通过自上而下的设 计，用户可以在装配中设计相关的零部件。因此，任何一个零部件发生变动，相关的零部件都会随之更新和修改， 通过这些强大的功能来进行装配体模型的关联设计。例如，将二维布局草图用作装配体骨架，来控制大型复杂装配 体。然后利用二维骨架来调整与联动装置和其它零部件的关联。更改骨架后，联动装置和其它零部件将自动反映正 确的尺寸。
SolidWorks Office Premium还为广大用户提供了多种多样的设计过程专用工具。对于焊件设计，可以使用直 观的布局方法来迅速获取设计意图。通过利用焊缝、角撑板、顶盖和切割清单，迅速完成焊件设计和文档。SolidWorks 还包含功能强大的钣金工具，用于在折叠或展开状态创建高级钣金设计。该模块自动应用所有钣金特性（如金属厚 度、折弯半径和折弯释放槽），并自动完成法兰、切口、放样的折弯、展开、正交切除、角切除、正交处理、褶边、 转折等的创建过程。借助SolidWorks 软件，用户可以灵活地在一个文档中创建零件、装配体和工程图的多个版本， 由此最大程度地提供重用机会。例如，使用不同长度的槽钢剖面创建机械模块，以构造不同尺寸的机械基座或支撑。 此外，还可以通过以下方式研究各种“假设”情况：打开或关闭零件或装配体的不同配置，并使用SolidWorks 分 析工具来评估其性能。
SolidWorks Office Premium还提供智能化的管道设计模块，从而加速（软/硬）管道、电子电气线缆/接头的 布局与设计，通过简单的拖放操作即可自动放置、确定管线零部件的大小、复制和镜向管道以及自动插入管道折弯 借口和生成弯管。通过在装配体环境中设计管道，可以快速创建多次引用，以获得最佳效果并避免可能的装配体问 题。SolidWorks 还自动生成管道零部件的制造工程图和材料明细表。通常，包装机械公司必须保证其独特的产品 能够承受沉重的工作循环。利用SolidWorks Office Premium提供的COSMOSWorks? Designer，还可以确定零部件在 运行时的应力、应变、变形形状和位移，从而避免现场故障。此工具可以迅速识别出初始设计中的薄弱之处，快速 而经济地生成新的计算机模型，以解决可能将在测试阶段或（更糟糕的是）在客户的工厂中才能发现的问题。通过 确定零部件的准确的工作循环，帮助用户使用轻型零件或者移除不必要的材料，以降低设计成本和减轻机械结构的 重量。
