SolidWorks 在包装机械行业中的应用


    COSMOSMotion? 还前进了一步，可以模拟机械结构或任何子系统的动态运动。并自动从装配体创建约束和接 触，向机械模型轻松地添加作用力和驱动器。而且用户永远不必离开SolidWorks 环境，因此不需要转化几何体数 据和学习新的软件界面。创建模型后，就可以执行动态模拟和运动仿真，这样可以充分了解设计的运动学和动力学。 为调整电机和驱动器的大小、确定能量消耗情况、设计联动布局、优化凸轮传动、了解齿轮传动、调整弹簧和减震 器的尺寸、确定接触零件的动作方式提供理论依据。还可提供给COSMOSWorks应力分析的载荷边界条件。

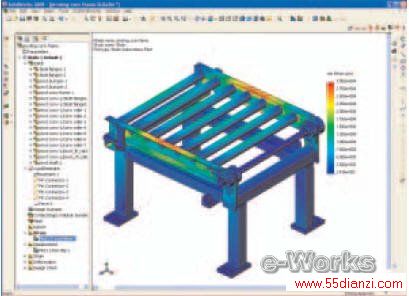

使用COSMOS产品快速识别初始设计中的问题

    装配和测试
    在设计过程中，SolidWorks软件会自动维护材料明细表，并且可以将其导出为Excel电子表格或采用其它格式 导出以便导入到材料需求计划(MRP) 系统中。这些信息可节省时间，并帮助用户在采购过程中避免出错。本软件跟 踪多种信息，如购买的零部件的制造商、型号、大小和重量。还可为包含许多零件、数量和配置的多个项目生成一 个材料明细表，以便加快向制造的转换并以较低的价格批量购买更多的数量。

    在装配和测试阶段，经常需要进行工程更改。使用SolidWorks软件，可以避免代价昂贵的错误，因为设计过 程中的任何位置所做的更改都会自动更新所有产品文档，包括零件、装配体和工程图。

    SolidWorks公司与业界领先的CAM 软件公司结成了合作伙伴关系，从而可以为钻孔、车削和电火花加工需要 者提供各种功能强大的CNC编程解决方案。认证CAM解决方案可读取原SolidWorks几何体并且是完全关联的，从而可 以确保设计更改能够反映到CNC程序中。认证的黄金解决方案还要求在同一个窗口内集成SolidWorks设计模型，从 而可以在熟悉的SolidWorks环境中生成CNC 程序。

    SolidWorks还提供制造业网络，简化了设计和制造服务供应商的寻找过程，这些供应商使用SolidWorks软件 并且可以使用SolidWorks原文件，因此用户无需转换或重新创建设计文件。相反，您可以通过浏览多种类别（从机器加工车间到外面的设计公司）或搜索关键字来在该网络上轻松地找到合适的供应商。

    项目文档

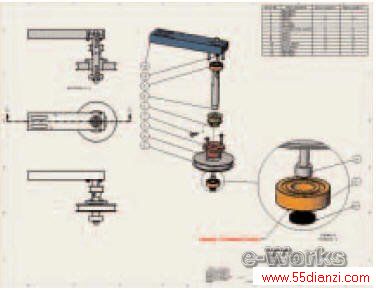

    借助二维CAD工具，在创建机械文档时不再花费大量时间来重新创建设计的各部分。但借助SolidWorks软件， 您可以轻松地使用三维装配体快速创建生产级二维工程图。只需绘出一条线，就可以创建剖面视图。然后， SolidWorks软件可切断装配体，并自动生成其剖切工程图。用户可以快速创建描述如何维护机械结构的爆炸视图， 具体方法为先在三维中排列零部件，然后选择感兴趣的区域定义二维局部工程视图。另外，还可以使用自动标号功 能轻松地标注视图，在材料明细表中键入零件序号可高亮显示感兴趣的零部件。

利用三维设计，SolidWorks使创建维护说明文档变得容易

    利用SolidWorks eDrawings软件，用户可将二维和三维工程图分发给客户或其他人，而他们无需安装任何软 件即可查看这些工程图。利用eDrawings，机械设计人员可以将他们的工程图安全地展示给客户和供应商，而不会 泄露敏感的设计数据。接收者能够查看工程图并围绕工程图进行提问，这些工程图包含快速了解所有机械维护说明 所需的足够细节。

    SolidWorks  Animator能够利用零件和装配体模型轻松地创建动画。该模块能捕获装配体运动，以演示包装机 械结构的运动部分如何运行。动画演示拆开或折叠装配体，以查看它如何装配在一起。还可以将动画布置在机械或 子系统周围，或者将它沿转盘旋转360度以查看每一角度。当您需要向客户传送维护文档时，SolidWorks Animator 和eDrawings都能提供这一附加功能。

    总结

    SolidWorks  Office  Premium能够大大地帮助用户显著改善包装机械的设计体验。能够快捷方便地重用过去的设计、供应商生成的零部件以及标准驱动的零件，因而大量节省时间和金钱。SolidWorks 软件的高级建模能力不 仅简化了设计过程，而且可以在每一阶段帮助用户及其客户直观地显示设计。此外，借助许多功能强大的集成分析 工具，用户可以快速创建电子原型来验证初始设计，这样可以一次到位。利用SolidWorks  Office Premium，用户 可以简化从设计到制造的转换，同时能为客户提供前所未有的各种高级文档。
