基于8000B变频器的数控车床主轴改造方案

概述
数控车床又称为 CNC车床，即计算机数字控制车床，是目前国内使用量最大，覆盖面最广的一种数控机床，约占数控机床总数的25%。数控机床是集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品。是 机械制造设备中具有高精度、高效率、高自动化和高柔性化等优点的工作母机。数控机床的技术水平高低及其在金属 切削加工机床产量和总拥有量的百分比是衡量一个国家国民经济发展和工业制造整体水平的重要标志之一。数控车床 是数控机床的主要品种之一，它在数控机床中占有非常重要的位置，几十年来一直受到世界各国的普遍重视并得到了 迅速的发展。

工艺要求和流程
数控车床的结构包括主机、辅助装置、驱动装置、编程及其他附属设备，如下图：

数控车床的工艺要求：
（1）数控车床加工工件时，进刀量大，加工速度低，由于工件表面不平整，加工过程有冲击性负载大。
（2）车床精加工时，为了保证加工效率，加工速度要求高。
（3）要求主轴电机低速高转矩输出，同时能高速超频运行。
（4）频率给定信号和电机实际转速线性度要求高，受负载干扰要求小。

数控车床控制示意图：

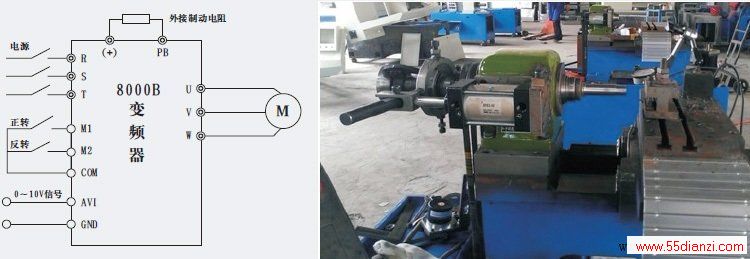

控制电气图和现场应用

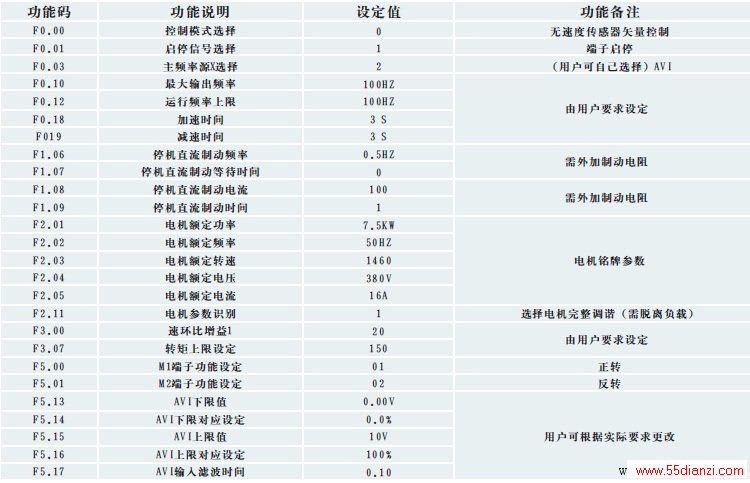

参数设定

方案优点
（1）8000B采用先进的磁通控制算法，实现了真正的无速度传感器矢量控制，在控制性能上比传统的V/F控制方式有很大的改善；
（2）低频起动转矩大且输出稳定，有效保障设备低速切削顺畅和加工精度；
（3）提供标准的0～10V模拟量接口，能够与大多数数控系统接口兼容，通用性和抗干扰能力强 。
（4）抗冲击过载能力强，一分钟200%过载能力，有效保障机器连续加工稳定。

本文关键字：变频器  数控车床  机床，应用领域 - 机床
