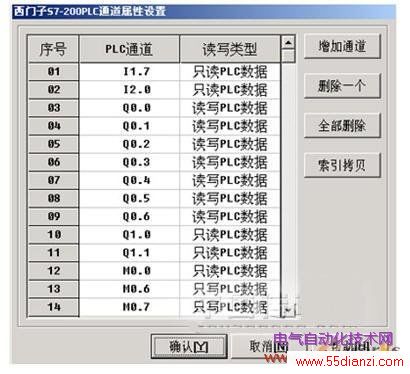

图5 PLC通道属性设置
编辑完毕组态画面，在上位机上试验成功，便可以通过上位机的网线接口用一根网线和触摸屏上的网线借口相连接，并且在MCGS嵌入式组态软件菜单栏中“工具”\“下载配置”设置好IP地址，便可以下载到触摸屏中。然后，用PPI电缆连接触摸屏和PLC，母头连接触摸屏COM5口，公头连接在PLC接口上，即可实现丢掉控制柜面板上的按钮控制，用触摸屏的软按钮控制，画面生动，清晰。
4 结束语
本文所述方案是对原来的继电接触式模拟控制系统进行 PLC与触摸屏改造而成，已在实验室控制柜予以实施。运行结果表明，该 PLC 控制系统无论是硬件还是软件，控制稳定可靠，且尽大限度降低了操作的危险性。
