三晶S350变频器在数控机床主轴控制方案

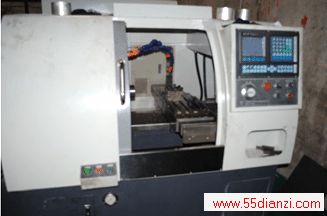

一、数控车床作业现场相片

二、数控车床系统加工作业基本要求
1、高切削精度
2、稳定度高，加工复杂、不规则形状零件时要求合格率高
3、高柔性，要求控制系统反应速度快
4、高生产率

三、S350变频控制系统配置及原理图
1、控制系统配置
①S350变频器 ②主轴电机 ③传动部分 ④数控操作系统 ⑤编码器 ⑥驱动器（PG卡）
（备注：本系统根据切削零件具体工况要求可加装编码器、PG卡进行闭环矢量控制。）

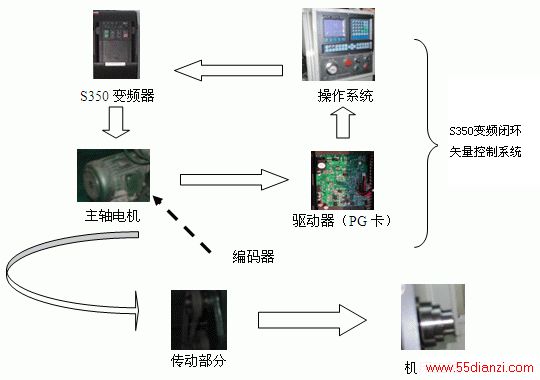

2、系统原理图：


四、S350变频控制系统优势
1、完全满足数控车床高生产率、高削切精度、高稳定性、高柔性要求。
2、S350采用矢量控制模式，动态响应效果非常好，使电机主轴能高速稳定运行。
3、满足复杂、不规则形状零件的高深度和高强度削切要求，在0.5HZ~1HZ低频状况下，可以稳定保持150%的转矩输出。
4、加减速时间0.1秒，实现无衔接式正反转运行。
5、抗干扰性强，通过严格CNC综合测试，不会对系统造成任何干扰。
6、稳速精度高，低速时速度变化率小，运行平滑。

五、该数控车床系统特性及接线原理图
1、该数控机床系统通过两路信号控制机床主轴转动：一路是模拟电压信号0~10V输入，另一路是模拟电流信号4~20mA输入。
2、该系统要求机床主轴能够快速正反转切换运行。

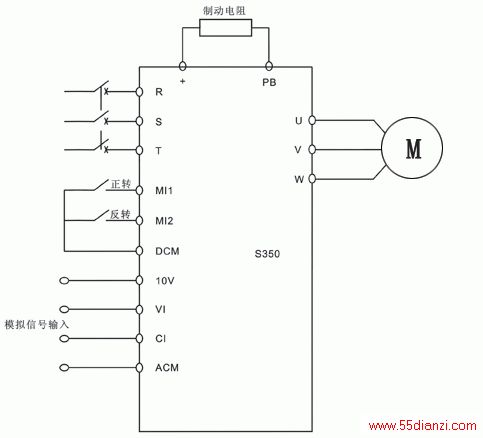

3、基本接线原理图：

六、S350变频控制主要操作步骤及参数设置表
1、电机与负载脱离，启动变频器，进行电机参数自学习（需正确输入电机铭牌参数)。
2、选择无感矢量控制模式（SVC），然后正确输入系统所需各项参数。
3、具体参数设置如下表：
功能码 功能说明 设定值 功能备注 F0.00 控制模式选择 0 选择无速度传感器的矢量控制（开环SVC矢量控制） F0.01 启停信号选择 1 外部启停 F0.03 主频率源X选择 2 (VI) （用户可自己选择）模拟电压信号 F0.10 最大输出频率 100HZ 由用户要求设定 F0.12 运行频率上限 100HZ F0.18 加速时间1 0.5S F019 减速时间1 0.5S F1.06 停机直流制动频率 0.5HZ 需外加制动电阻 F1.07 停机直流制动等待时间 0 F1.08 停机直流制动电流 100 需外加制动电阻 F1.09 停机直流制动时间 1S F2.01 电机额定功率 3KW     电机铭牌参数 F2.02 电机额定频率 50HZ F2.03 电机额定转速 1460 F2.04 电机额定电压 380V F2.05 电机额定电流 6.5A F2.11 电机参数识别 1 选择电机完整调谐(需脱离负载) F3.06 VC转差补偿系数   由用户要求设定 F3.07 转矩上限设定   F5.13 VI下限值 0.00V 用户可根据实际要求更改 F5.14 VI下限对应设定 0.0% F5.15 VI上限值 5
