摘要 对表面有镀钛层的金刚石晶体进行了射线衍射测量，得到了金刚石晶体表面有金属化合物形成的结果。同时，得到了一个较有疑问的衍射峰，本文尝试着进行了一些分析。
关键词 镀钛 金刚石 x射线衍射
X Ray Diffraction Measurement of Ti—coated Diamond
Abstact The metal compound existing on the surface of diamond crystal and a doubt X ray dif- fraction peak were found by X ray diffraction measurement of Ti—coated diamond．In the pa—per，we try to make an analysis。
Key words Ti——coated diamond X ray diffraction
金刚石晶体与CBN晶体在做工具使用时经常需要与金属烧结在一起，在金刚石晶体或者CBN晶体表面镀一层金属，是一种比较好的办法。这种方法将使金刚石晶体与金属基底结合的牢固，不易脱粒。同时，也保护了金刚石晶体的原来的固有强度。这样一来，工具的使用寿命和效率都将大幅度提高。通常，会根据不同的需要，镀一层金属铜、金属镍或者金属钛。当然，要根据需要采用不同的镀层方法，比如电镀，或者是用真空气化金属的方法蒸镀等。在金刚石晶体表面镀金属层，有一个关键的问题是：金属镀层与金刚石晶体表面结合的是否牢固。而判断是否牢固的标准是：金刚石晶体表面的碳原子是否与金属镀层中的金属原子有化学键的结合，即是否形成金属化合物。
本文使用镀钛金刚石晶体做样品，进行x射线衍射试验。镀钛金刚石晶体的形貌如图1所示，从照片上可以看到镀钛层的金刚石晶体表面有两种况,一种是比较光滑、一种是表面有不同的纹络与缺损,晶体表面的纹一种是表面有不同的纹络与缺损,晶体表面的纹络与缺损是金刚石晶体原来表面存在的缺陷的表现。
图1 有缺陷的镀钛金刚石晶体与没有缺陷的
晶体的比较。注意有一些颗粒镀层表面有花
纹缺陷，是晶体原来表面的缺陷显露出来的。

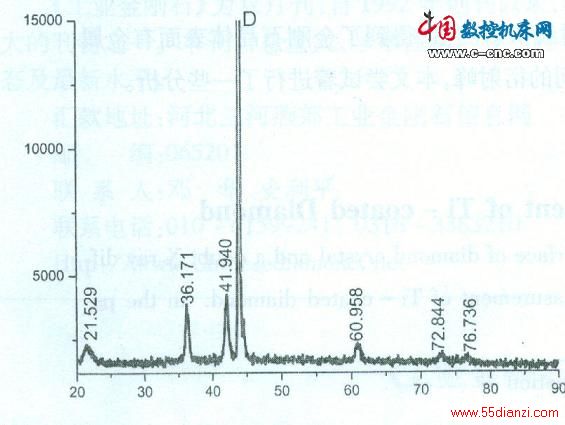

对已经镀钛的金刚石晶体做X射线衍射测量，可以得到金刚石晶体的镀钛层的结构，具体的测量结果如图2所示，图2中的横坐标表示x射线衍射的角度(2Theta)，纵坐标表示衍射线的强度。图2中共有7条主要衍射线。其中最强的衍射线是金刚石晶(111)晶面的衍射线，表明x射线已经穿透镀钛层，入射到金刚石晶体表面，又反射回来，形成很强的衍射峰。
图2 镀钛金刚石晶体表面的X射线衍射测量结果
