1、前言
电极丝应具有良好的导电性和抗电蚀性,抗拉强度高、材质均匀。常用电极丝有钼丝、钨丝、黄铜丝和包芯丝等。钨丝抗拉强度高，直径在(0.03～0.1mm)范围内，一般用于各种窄缝的精加工，但价格昂贵。黄铜丝适合于慢速加工，加工表面粗糙度和平直度较好，蚀屑附着少，但抗拉强度差，损耗大，直径在0.1～0.3mm范围内，一般用于慢速单向走丝加工。钼丝抗拉强度高，适于快速走丝加工，所以我国快速走丝机床大都选用钼丝作电极丝，直径在0.08～0.2mm范围内。
电极丝直径的选择应根据切缝宽窄、工件厚度和拐角尺寸大小来选择。若加工带尖角、窄缝的小型模具宜选用较细的电极丝；若加工大厚度工件或大电流切割时应选较粗的电极丝。电极丝的主要类型、规格如下：
钼丝直径：0.08～0.2mm ；
钨丝直径： 0.03～0.1mm ；
黄铜丝直径：0.1～0.3mm ；
包芯丝直径：0.1～0.3mm 。
2、穿丝孔和电极丝切入位置的选择

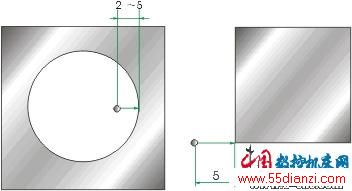

穿丝孔是电极丝相对工件运动的起点，同时也是程序执行的起点，一般选在工件上的基准点处。为缩短开始切割时的切入长度，穿丝孔也可选在距离型孔边缘2~5mm处，如图1a所示。加工凸模时，为减小变形，电极丝切割时的运动轨迹与边缘的距离应大于5mm，如图1b所示。
a)凹模 b)凸模
图1 切入位置的选择
3、电极丝位置的调整
线切割加工之前，应将电极丝调整到切割的起始坐标位置上，其调整方法有以下几种：
（1）目测法
对于加工要求较低的工件，在确定电极丝与工件基准间的相对位置时，可以直接利用目测或借助2～8倍的放大镜来进行观察。
