油封结构设计的主要根据是使用条件、装配条件和环境条件。设计中应考虑密封性能、使用寿命、材料、制造工艺和经济性等因素。进行油封的设计时,首先要选择合适的油封材料,所用的胶料配方要能提供一个合理的综合性能,可以满足耐温、耐油、耐磨和工艺性能良好的要求。
油封的使用参数和设计参数

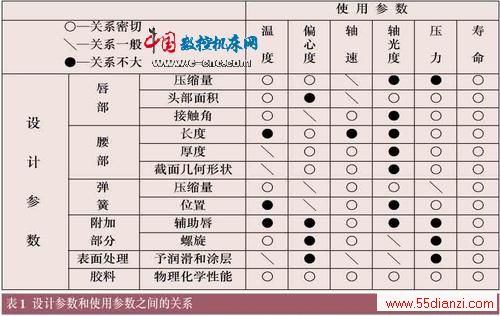

在结构设计中使用参数和设计参数应该相适应。设计参数和使用参数的关系可用表1来说明。

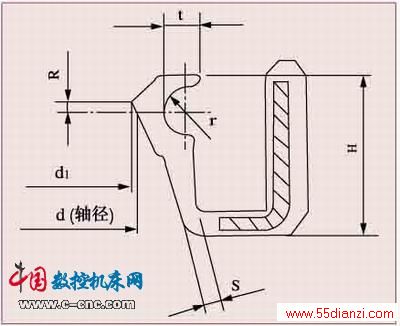

在进行油封结构设计时要考虑下图结构参数。
(1)唇部过盈量(d-d1)

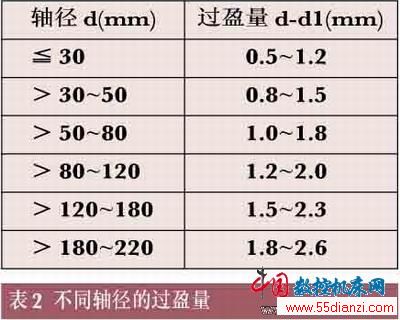

如果过盈量大,造成唇口过分伸张,容易老化、磨损,缩短使用寿命。如果过盈量小,则密封性能不好。因为过盈量与整个唇部径向力有关,所以应综合考虑。表2所示的过盈量数值仅供参考。
(2)弹簧位置“R”值

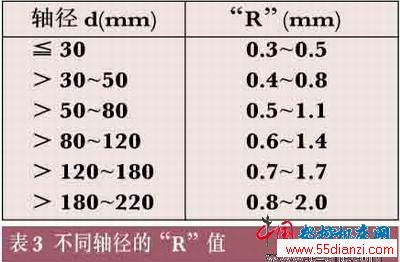

该数值在设计上是个理论接触宽度。“R”值大,接触宽度大,摩擦也大。“R”值小,不利于密封。表3中的弹簧位置“R”值可供参考。
