摘 要: 本文介绍了如何使用普传PI7000变频器的主板端子功能和保护功能实现橡胶挤出机系统的调速控制的工艺要求.着重介绍橡胶挤出机工艺要求及变频器参数设定实现及其控制过程,变频器常见故障及排除措施.
关键词: PI7000变频器 变频调速 橡胶挤出机 矢量控制
1、引言

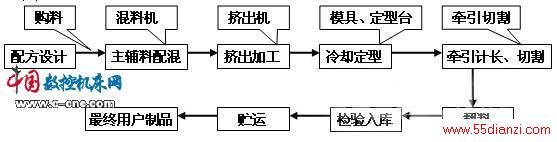

挤出成型是橡胶工业的基本加工工艺之一。胶料通过挤出机熔化成均匀的熔体，在熔化中建立的压力作用下，使螺杆连续地定温、定量、定压的挤出机头，它是指利用螺杆挤出机（简称挤出机）及其辅机，使胶料在螺杆的推动下，连续不断地向前运动，再借助于口型挤出各种所需形状的半成品，然后由特定的辅机配合，来完成挤出成型或其他作业的工艺过程。橡胶最终挤出制品生产的一般过程如下：
挤出机具有生产能力高，产品质地均匀，尺寸准确，能实现工艺过程的连续化，结构简单，操作方便等特点，因而在塑橡胶工业中得到广泛的应用。挤出机对于驱动系统的性能有严格的要求，例如，要求驱动系统具有校高的起动转矩，平滑的运动特性，宽阔的速度/转矩设定范围。由于塑胶制品在工农业生产中的广泛应用，因此塑胶机械成为机械行业中的一个重要行业。塑胶机械在应用变频调速技术后可以节约电能（可节电约20-60%）、减少对电网的冲击，实现绿色用电、还可以提高产品质量和产量。采用普传7000系列交流变频器的挤出机主机传动，能够完全满足挤出机的工艺要求，达到必要的工艺控制指标，经过实际运行来看，比较稳定，产品的适应性强，经济效益明显。
2、橡胶挤出机系统的组成部分
一台挤出设备通常由主机、辅机及其控制系统组成。通常这些组成部分统称为挤出组。
2.1 橡胶挤出机的主机
一台挤出机主机由挤压、传动、加热冷却三部分系统组成。
挤压系统主要由螺杆和机桶组成，是挤出机的关键部分;
传动系统中起作用是驱动螺杆，要保证螺杆在工作过程中具备所需要的扭矩和转速;
加热冷却系统主要来保证物料和挤压系统在成型加工中的温度控制。
2.2 橡胶挤出机的辅机
挤出设备的辅机的组成根据制品的种类而定。一般说来，辅机由剂透定型装置、冷却装置、牵引装置、切割装置以及制品的卷取或堆放装置等部分组成。
2.3 橡胶挤出机的控制系统
挤出机的控制系统主要由变频器、三相异步电动机、电器、仪表和执行机构组成，其主要作用为：
（1）控制主、辅机的拖动电机，满足工艺要求所需的转速和功率，并保证主、辅机能协调地运行。
（2）控制主、辅机的温度、压力、流量和制品的质量。
（3）实现整个机组的自动控制。
3、螺杆挤出机的控制
3.1 在传统的螺杆挤出机系统中，螺杆由直流电机驱动。在直接传动情况下螺杆直接由齿轮箱驱动;在间接传动情况下，螺杆由皮带和牵引盘驱动。传统的直流电机本身存在着一定的缺点：例如直流电机的电刷每个月就要更换一次，在多粉尘或腐蚀性环境中直流电机需要经常清洗，有时甚至还需要从车间外为直流电机通入洁净的冷却空气。
