DHP50卧式加工中心B轴故障排除

    摘要  DHP50卧式加工中心B轴的结构和锁紧原理；B轴故障现象及故障诊断与排除方法。
    关键词  卧式加工中心  B轴  故障
    中图分类号  TH 17  文献标识码  B

    一、B轴基本结构和锁紧原理

    B轴转台安装在沿Z轴移动的工作台上（图1），通过底部的2个圆柱销把转台转动传递给圆光栅编码器，将旋转位置信号反馈给数控系统，实现对转台角度的控制。

    该转台采用回转环型伺服力矩电机，此类电机是交流同步电机与直线电机的有机结合。在回转运动中由回转环型力矩电机直接驱动回转运动，可以省去齿轮等各种中间环节，并能得到高的动态性能和好的定位精度。这种驱动系统无磨损、维护简便。

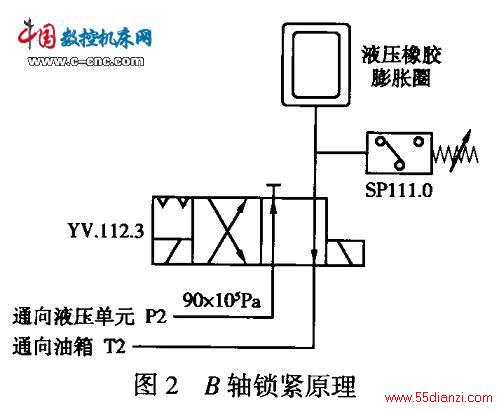

    机床上电后，为保证加工精度，转台（即B轴）不转动时通过液压锁紧（图2）。当转台锁紧时，电磁阀YV.112.3由PLC通电驱动，额定90×10⁵Pa压力的液压油通往液压橡胶膨胀圈，膨胀后挤压弹性铜胀圈，使其抱紧扭矩伺服电机转子，进而固定转台。当转台松开时．电磁阀失电，液压橡胶膨胀圈与油箱相连通直接泄压，弹性铜胀圈复位，转台松开。
