矩形科技V80系列PLC在回流焊行业的应用

摘 要：本文介绍了V80系列PLC在回流焊行业中的应用情况，重点阐述了V80小型PLC温控方面的特点，并针对回流焊提出了相应的方案。
关键词：PLC、热电阻、回流焊、PWM、PID、变频器
相关设备和行业：回流焊、波峰焊、温控相关设备

一、引言：

      回流焊作为电子加工中的核心设备是每个电子厂商或者代工厂必不可少的设备，国内在回流焊设备的设计和加工技术也得到了长足的发展，大多数国内的电子厂商都会优先选择国产的回流焊设备。
      作为国内技术力量最强的PLC研发和生产厂商——矩形科技研发团队从03年开始就为各设备厂商提供有铅、无铅回流焊的PLC和完整的自控解决方案。

二、回流焊技术：

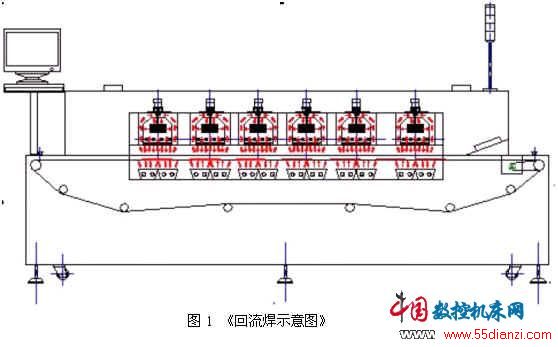

      回流焊的示意图如下：

      这是一台6温区的回流焊，每个温区各有一个上温区和一个下温区，所以一个6温区的回流焊需要12组温控，每路温控带一个热电偶和一个PWM信号，通常大家都用PLC的CPU模块+热电偶模块组成，PLC通过热电偶模块采集到的温度值进行PID运算，并通过PLC的CPU模块上的晶体管输出来控制固态继电器的导通和截止时间来达到恒温的效果。
      可是在这种控制方式中，需要占用PLC的输出点，同时PLC程序的循环时间长短也会影响到温控的精度，特别是通信比较频繁的时候。
      另有一部分厂商使用工控机加工控板卡的方式，或者工控机加温控模块的方式，但都存在可靠性和抗干扰能力比较弱的问题。
