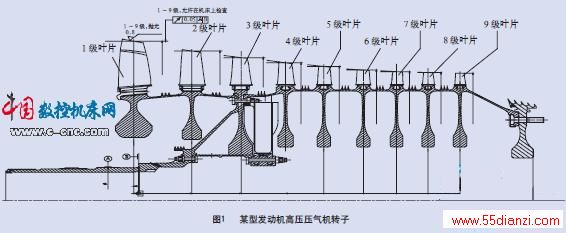

面对航空工业的快速发展，新一代航空发动机转子装配结构已完全有别于一、二代发动机，对转子叶片叶尖磨削也提出了更高的要求。近年来，随着三代发动机批量生产，其整体制造技术水平得到了较大的提升，但与国际先进航空发动机制造企业相比，个别制造工艺仍存在较大差距，高速叶尖磨工艺就是其中一例。目前，采用高速叶尖磨进行发动机各类转子叶片叶尖的粗精加工、在线检测及在线去除毛刺已是国外航空发动机制造公司和维修公司普遍应用的工艺技术。某型发动机高压压气机转子因其转子叶片与鼓筒的周向装配结构不同于任何机种的轴向燕尾方式，其叶片与榫槽的配合间隙较大，高出其他机种5倍以上，在叶片活动量要求较大的情况下，磨削叶片外径保证其公差及径向跳动要求是一直以来追求的目标，转子结构及技术要求见图1。多年来，为使其叶片在拉伸状态下进行磨削，采取每片叶片安装在模拟盘上，用螺钉逐个顶起叶片，使用普通改制设备低速对各级模似盘进行磨削的工艺方法，不但生产效率低，而且质量状态不稳定，无法满足设计要求。采用高速磨及在线测量新工艺技术是转子提高叶片外径磨加工效率、提升质量水平最有效的方法。高速叶片叶尖磨削工艺，通过高速的工件转速，使转子叶片在高速条件下获得足够大的离心力，具有大活动量的叶片在贴紧鼓筒榫槽的状态下进行磨削与在线测量，磨削后的外径尺寸与工作状态保持一致，是保障发动机性能，使压气机转子在最小的工作间隙下确保发动机耗油率所实施的重要工艺手段。
高速叶尖磨设备工程应用特点

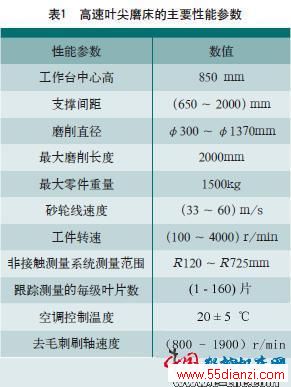

高速叶尖数控磨床型号为DANTIP R3 1500/2000，磨削工件转速最高可达4000r/min，符合压气机转子各级叶片处于向外拉紧状态加工叶尖尺寸的技术要求。采用GE/Fanuc Series 16i CNC控制系统，其测量系统为DAN-BTM725非接触式测量系统，用以在线测量各级叶片的外径尺寸，并将每次测量的各级、每片叶片的外径尺寸以数据和图形的方式显示出来，提供的LVDT Probe测量系统用来对转子的非叶片表面进行测量。高速叶尖磨床具有砂轮自动修整功能，能通过程序设定砂轮自动修整时间。高速叶尖磨床提供的吸尘装置、标准空调系统，分别用以吸收磨削时产生的碎屑以及控制防护罩内温度，确保测量结果精确。高速叶尖磨设备属复合加工机床（见图2），其主要性能参数见表1。
