3.3.5 相关参数显示
因为现场控制柜安装了操作显示终端，通过PLC算术指令的运算可以得到多个有关筒阀运行的参数并在一个画面内显示，如各缸的行程、各缸比例阀阀芯位置反馈电压、比例阀阀芯位置（占各阀全开的百分比）、油压、运行速度、筒阀下滑、每次开关经历时间以及各个故障信号、全开全关信号、中间位置信号、下滑信号以及各缸油压、控制量、比例阀开度与位移的关系曲线等。

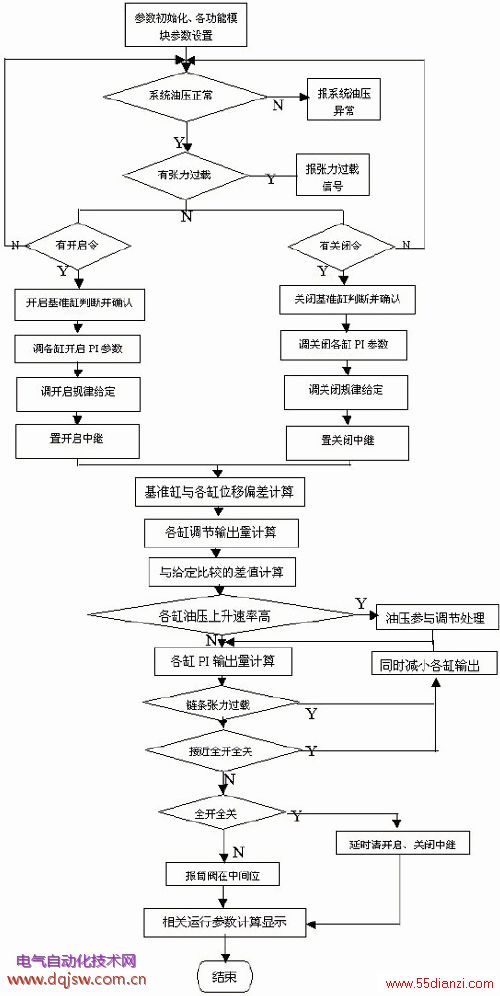

图3 控制程序流程图
4、设手动调节功能，保证控制系统的可靠性
当链条张力过载筒阀卡死在中间位置或PLC控制系统故障时，可将“手动/自动”切换开关置“手动”位，各缸比例阀直接由功放输入给定电位器调整。
5、与计算机监控系统通讯，提供现场更多信息
为了与计算机监控系统各机组LCU的工控机通讯，特在PLC内开辟一个连续的数椐寄存器与中间继电器寄存器区，将要上装的数据和状态变量放在一起，以便工控机快速读取。工控机与PLC的通讯协议是MITSUBISHI PLC通讯协议；数据传输格式：RS422 异步；通讯速率：9600bps；转送的字符：ASCII字符，其中1个起始位，7个数据位，1个奇偶校验位， 1个停止位；字符奇偶校验：偶校验偶数据；数据转送结果校验方式：和校验。
6、结束语
PLC控制技术运用于筒阀的控制，有效地解决了筒阀多只油缸的同步问题，提高了系统的可靠性，减少了油缸数量，节省了投资，充分发挥了筒阀在水轮机运用上的多方面优势，而且实现了与计算机的通讯，为计算机远方监控提供了功能完善的现场单元。
