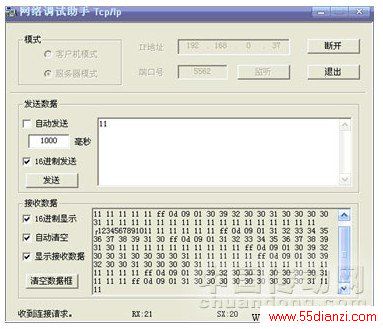

图6 网络调试助手示意
4.4 安装虚拟串口软件 VSPM.exe

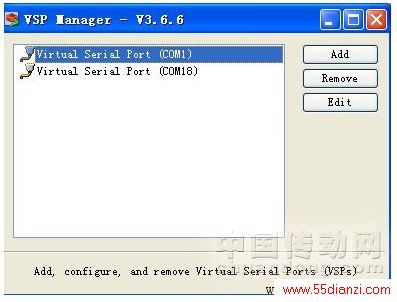

新建两个虚拟串口如图：
图7 虚拟串口

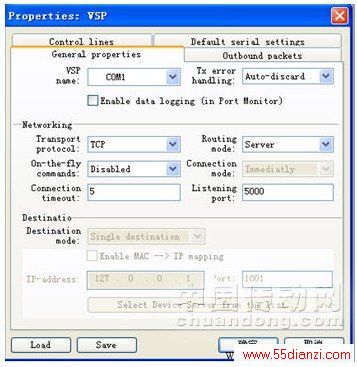

串口1编辑—只需要编辑“通用页”注意端口和之前设置对应起来，如图8所示。
图8 编辑串口1

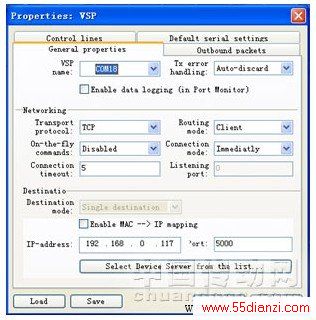

串口18编辑--只需要编辑“通用页”。IP地址和端口对应好，如图9所示。
图9 编辑串口18
设置好后退出，让虚拟串口处于工作状态。
4.5 运行服务器转串口软件 zwsvr2ck.exe

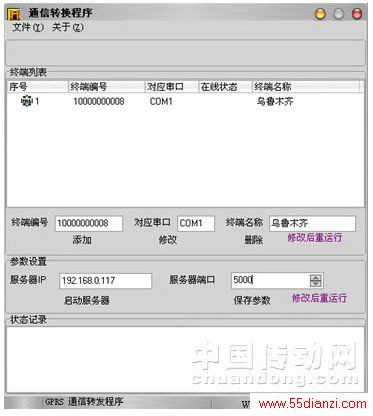

按图7设置好IP、端口号、终端编号一定要是10000000008。启动服务器就好了，启动后会显示在线，如图10所示。
图10 启动服务器
4.6 DVP-10SX设置
主要是把PLC的232编程口波特率数设置和DTU设置的一样115200、8、0、1，都采用RTU模式的modbus.下载程序。

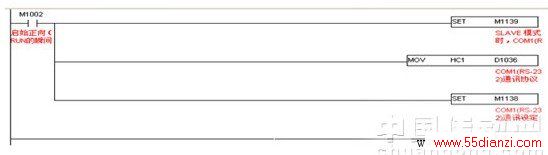

图11 PLC程序
4.7 DVP-10SX通过无线通讯在线监测
PLC和DTU通过232串口线连接，请注意检查接线方式2-3-5，RX-TX交叉对接。
打开PLC编程软件WPLSOFT2.12选择“通讯设置”按图9设置后确定。然后选择在线模式就开始通讯。
PLC编程软件的数据通过虚拟串口发出去，然后服务器转发程序又把虚拟串口的数据转成TCP/IP发出去，DTU接受到数据又转换成232给PLC。因为我们PLC支持标准MODBUS协议，其它组态软件只要支持标准modbus协议就可以直接通过这样的方式来和我们的PLC实现无线通讯。如图12所示。
