背投彩电投影屏的拆卸方法

　　投影屏通常用金属卡条卡住，再用螺钉固定在前框上。投影屏通常由三层组成。出厂前已将三层按功能组装在一起。当投影屏损坏后，就无法正常显示光栅，需通过换“屏”解决。更换投影屏必须先取下前框组件。故此部分将主要介绍前框组件拆卸过程。前框组件与后盖通常采用螺钉紧固，同时后盖下部又与整机下部机身依靠螺钉紧固。背投彩电前框与后框间的组合方式最流行的有两种：前框直接与后框相连、前框加中框再与后盖相连。这种特殊的组合方式导致反射镜固定位置也不同。“前框加后盖”组合方式生产的背投彩电投影屏直接安装在前框组件上，反射镜直接固定在后盖上，见下图所示。如：HP5190A、CHD4390、CHD5190等产品前框图与后盖间组合方式均采用此种方式。
　　
　　“前框加中框再与后盖”相连生产的背投彩电投影屏仍固定在前框组件上，而反射镜却未安装在后盖上，而是通过挂卡与中框组件挂卡结合，再用螺钉固定在中框组件上。

　　“前框直接与后框相连”；这种组合方式生产的背投彩电大致有两类：一类前框组件固定在机身上，后盖再与前框组件通过螺钉相连；另一类是后盖组件固定在机身上，前框组件通过螺钉再与后盖相连。第一类组合方式投影屏拆卸过程：
　　
　　(1)先将后盖螺钉直接卸下，并将后盖从后部退出，注意后盖上固定有反向镜，故后盖较重，退时要小心。
　　

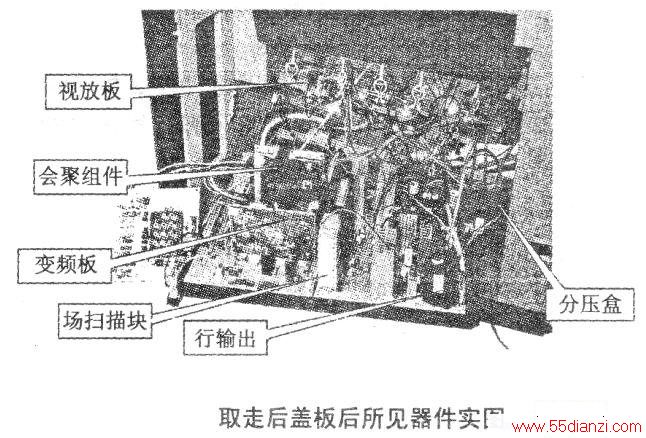

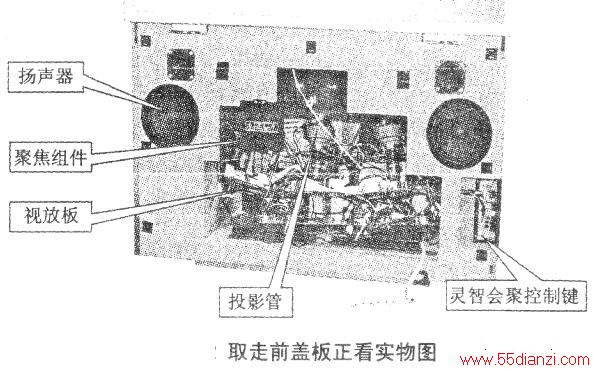

　　(2)将前、后盖板螺钉取下，取下前、后盖板。如上图、下图所示器件为已拆走前、后盖后所看到的实物图。
　　
　　后盖板拿走后，可看到主机芯板、扫描板、三块视放板、三只投影管及机身上部的投影屏等部件。

　　(3)将固定在机身上的前框组件螺钉取下，就可取下前框组件。
　　
　　(4)将前框组件四周螺钉及卡条取走即可取下损坏的投影屏，再将新换的投影屏重新固定，重装前框组件即完成了此机“屏”的更换（换屏过程中不要将组件及屏划伤）。
　　
　　注：数字高清晰背投彩电在固定屏的卡条上还装有会聚自动检测光感应器电路，因此在取卡条时，注意不要弄坏这些器件。光感应器固定在屏幕四周中部，并通过连接线与主板上的自动会聚校正电路相连。这里需要说明的是：固定投影屏的防震布一定要做到不露边，否则导致投影屏显示图像时，顶部或下部有黑边，这是因为防震布将反射光遮住而形成的。
　　
　　有些机型要取下前框，即使将后盖螺钉取走，也取不下前框组件，其原因在于前框组件还与机身前部分相连。此时，需将机身被前盖板遮住的螺钉取走，才能取下前框组件（此时需扶住前框组件）。
　　
　　另一类组合方式生产的背投彩电前框图组件拆卸过程为：将后盖螺钉取下，此时再将固定前盖板上螺钉取走，即可取下前框组件，此时后盖组件仍固定在机身上。要取下后盖，需要取走后盖上的螺钉，同时将固定在机身上螺钉也取走，这样就能取下后盖组件了。下图画出了这类型背投影彩电取屏过程示意图。
　　
　　而“前框加中框再与后盖相连”，这种结构生产的背投彩电，投影屏仍然安装在前框组件上，前框组件与中框组件通过螺钉固定；反射镜固定在中框组件上，从中框组件框内采用螺钉将后盖固定在中框组件上。因此，要取下这种型号彩电的后盖，必须将前框组件取下。这种组合方式生产的背投彩电“屏”的拆离办法是：先从后部将固定在前框与中框组件上的螺钉取下，将前盖板螺钉取走，再将固定在前下部机身螺钉取走就可取下前框组件。拆离前框组件上的投影屏过程与前述相同。
