DVFS和AVS技术功能：降低整机功耗DVFS（DynamICVoltageandFrequencyScaling）是根据运行场景的不同，动态设置不同的频率和电压水平来满足当前的电路时序和性能要求。DVFS最大的特点是能根据运行不同业务CPU占用率的多少，快速切换到不同的电压和主频，保证最经济功耗运行。
AVS（AdaptiveVoltageScaling）是在DVFS的基础上，根据芯片工艺，温度，电路时序等情况，实时动态调整电压来进一步降低芯片的功耗。
DVFS/AVS能够保证在芯片性能不变的情况下，降低芯片运行时的功耗，如0所示，HPC（HardwarePowerController）根据预先设定的AVS、DVFS算法，依据SpeedMonitor、PerformanceMonitor和T-Sensor的反馈数据，通过软件控制外部DC-DC，动态调节CPU、GPU、CORE的电压，从而达到降低整芯片平均功耗的效果DVFS首先需要根据系统场景分类制定性能的Profile，如CPU分400MHz、600MHz、800MHz、1.0GHz、1.2GHz、1.5GHz六个频率Profile，每个Profile对应不同的电压值。
DVFS和AVS技术在硬件上关键需要实现CPU、GPU和CORE电压的动态可调和三路电源单独供电。在Hi3751V800方案上是通过DC/DC结合PWM实现动态调压实现的电压动态可调.
DVFS/AVS示意图：

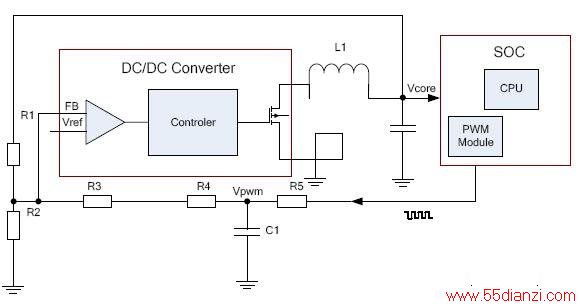

DC/DC电路本身是一个电压反馈运算放大器电路，通过调节FB的反馈电压，从而起到对输出电压的调节作用。如上图所示，PWM信号相当于对反馈信号做补偿。不同占空比的PWM信号经过低通滤波器后会输出0～3.3V不同电压的直流电平，PWM信号经过滤波的过程相当于实现了D/A转换。CPU通过动态调节PWM占空比的方法，动态补偿DC-DC的FB，从而起到动态调节DC-DC输出电压的效果。
