电容型湿度传感器

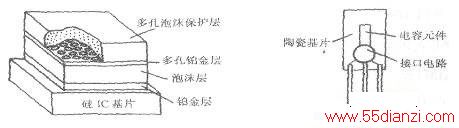

　　利用露点、干湿计和蒸汽压都能直接测量准确的相对湿度。最近出现的一种电容型湿度传感器则具有容易使用、性能指标明确、使用长期可靠的特点，适于各种应用。如：Honeywell的HIH3605就是一个很好的例子。它包括一个能产生与湿度成正比的电压的电子电路。HIH3605集成元件结构见下图：
　　
　　其中一个小平板电容器，带有铂金片的多孔绝缘聚合板。板上有一层防护层，防止沾染灰尘、污泥和油。

　　
　　所以要小心使用。当水气进入聚合板，电容量发生与含水量成正比的变化。电容器与一个小型接口电路集成于陶瓷基片上，有三个引脚用于提供电源和输出。使用精密5V电源，在25C温度下，对应于0%一100%RH的湿度，输出电压值约为：0.80~3.90V。
　　

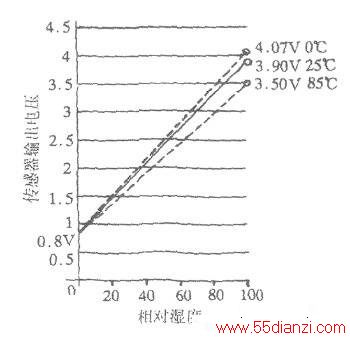

　　此装置受温度的影响小得可以忽略，请参见下图。如：在85C时，100%RH的电压值下降到约3.5V。这也是此类仪表所能遇到的最高温度了。而在高温应用中所需要的自动温度校正也很简单。通常认为，如果允许一定的稳定时间．RH的读数可以精确到50/0以内。
　　
　　这对于一般RH的测量已经足够了。
　　
　　事实上大多数空调系统以此精度工作。当进行比较操作时，能检测到1%左右的RH的变化。但要得到十分精确的RH值是困难的，需要增加复杂的校正系统。
