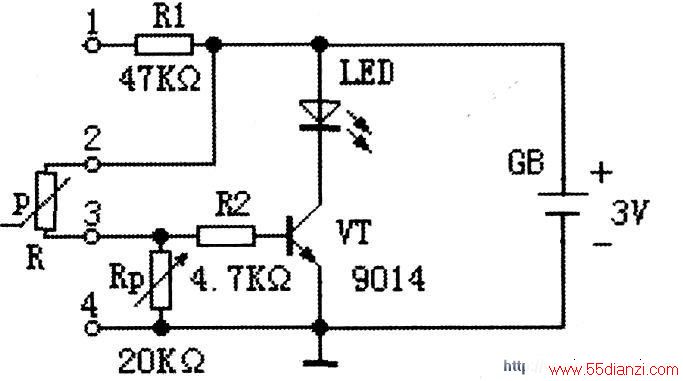

如上图所示。传感弹性电阻器R接在(2)、(3)两端,用手压传感器R时,传感器电阻变化(电阻变小),使晶体管vT得到合适偏流导通,发光管LED发光指示。可配合微调电阻Rp调整灵敏度。
压力传感弹性电阻器制作:将25mm×25mm,厚约15mm的多孔泡沫塑料(不是常见的白色泡沫)浸入在食盐饱和溶液中,并用手压若干次,浸泡一天,取出晾至半干,然后用25mm×25mm铜片夹在泡沫塑料两边,并引出导线,用橡皮筋固定铜片和泡沫塑料,即成为弹性压敏变阻器。如下图所示。
缺点:自制的弹性电阻器不能太干。否则接触电阻太大,压缩时电阻几乎没有变化。由于水分的蒸发。每次实验都要适量加水,以保持一定湿度,并通过Rp凋整其灵敏度。
