液晶显示屏更换须知

　 根据维修经验，液晶显示屏的故障表现多是由于显示屏本身的故障或损坏所致，在这种隋况下就需要更换显示屏。然而更换液晶显示屏并不像更换CRT彩电显像管那么容易，而是有很多需注意的地方。除显示屏尺寸应相同外，还有：
　　
　　1．显示屏上屏电压应与主板提供的上屏电压一致
　　
　　对于20英寸以上的显示屏上屏电压（即逻辑板的供电电压）通常为5v或l2V。在更换显示屏时必须了解替换显示屏和被替换显示屏的上屏电压是否一致（注：显示屏的相关参数性能，可通过阅读产品舰格说明书得到），如果不一致，尤其是在主板提供的上屏电压高于显示屏所需正常上屏电压情况下，会烧毁逻辑板。可通过DC/DC变换lC变换或串入降压电阻等方式，使显示屏上屏电压满足要求。
　　
　　2．所换显示屏的亮度电压调节范围应与背光板提供的亮度电压调节范围一致
　　
　　显示屏规格说明书上所写“PWMDimming ControlVoltage”就是指的亮度调节。其电压调节范围通常为0V~3V、0V~3.3V、0V~5V。对于靠通过背光灯亮度大小来调节屏幕亮度的机器来说，所换显示屏的亮度电压调节范围应与背光板提供的亮度电压调节范围一致，否则，必须进行更改，使之符合要求。例如，某台液晶彩电的亮度调节电路如图1所示，由图可知，其亮度调节电压应为0V~5V，而现在所换显示屏的亮度电压调节范围却为0V-3.3V，由于3.3V电压是一个液晶彩电常用电压，故可将图1中亮度调节管Q的c极电阻R3上方电压改接至+3.3V即可。同理，若背光板提供的亮度电压调节范围为OV~3V、0V～3.3V．但所换显示屏的亮度电压调节范围却为0V～5V，由于+5V电压也是一个液晶彩电常用电压，所以，只需将图1中R3上方电压接至+5V即可（注：不一定所有亮度调节电路都如下图所示）。

　　
　　3．显示屏显示像素应相同
　　
　　替换与被替换显示屏显示像素应相同．否则会出现图像异常现象。用于彩电的液晶显示屏的显示像素主要有1280x720、1280 x768、1366x768及1920 x1080。
　　
　　前三种为标清显示屏，后一种为高清显示屏。
　　
　　4．屏的彩色度应相同
　　
　　LCD显示屏使用的彩色度主要有6bit、8hit及lObit三种。目前常用的是8bit，10bit主要用于高清晰度显示屏。好在有的显示屏制造商提供了显示屏的彩色度选择端口，比如，LG公司生产的42英寸4A -LCD42T-LGA、4A-LCD42T-LGB显示屏在其逻辑板连接口第⑤脚（功能符号为“BIT Select”）就设置了彩色度选择端口，井注明I;8bit、H=lObit。这样就给更换屏提供了一定的方便。
　　
　　5．屏的水平、垂直刷新频率应相同
　　
　　目前LCD显示屏的水平刷新频率一般为45kHz~lOOkHz，垂直刷新频率一般为47Hz~120Hz。所替换屏的水平、垂直刷新频率与被替换屏的水平、垂直刷新频率应尽量相同，绝对不能小于。
　　
　　6．所使用的LVDS信号格式应一致
　　
　　目前，国际上通用的LVDS数据信号格式有两种：一是美国提出的VESA标准：二是日本提出的JEIDA标准。只有统一了LVDS数据信号格式，液晶屏才能与主板进行正常的信号对接，显示屏才能显示正常图像。因此，在更换显示屏前，必须了解替换与被替换显示屏所使用的LVDS数据信号格式是否一致，相同情况下才能更换。好在有的显示屏制造商提供了显示屏LVDS数据信号格式的选择端口。比如．LG公司生产的42英寸4A-LCD42T-LG7显示屏在其逻辑板连接口第⑦脚（功能符号为“LVDS Select”注：有的显示屏功能符号为“LVDS Option”，例如，友达生产的4A-LCD42T-AU2屏就是这样标注）就设置了LVDS信号格式选择端口，并注明L=VESA、H=JEIDA。这样就给换屏带来一定方便。

　　7．数字板的LVDS插口端子功能要与屏的LVDS插座（即逻辑板LVDS信号输入插座）端子功能一一对应。
　　
　　必须说明．LVDS插座端子插针数目的多少是与LVDS信号路数及信号数据线对数的多少有关的，路数越多、信号数据线对数越多，插座端子插针数目就越多。对于标清显示屏来说，其像素通常为1366x768．有的彩电采用8位5组差分方式传送。即屏的连线（插座引线）中，有一对时钟线(CLK+、CLK-)其余四对(RXO+、RXO-、RX1+、RX1-、RX2+、RX2-、RX3+、RX3-)为数据线。相应的三基色R、G、B是8位(RO---R7、GO---G7、BO---B7)，显示屏彩色度为8bit,对应彩色等级为128级。
　　
　　显然，上述只有一路LVDS信号，故准确地说，应为8位单5组连接方式，简称“单8线”。如果上述传输的LVDS信号有两路，那就有两对时钟线（CLKA+、CLKA-、CLKB+、CLKB -）和八对数据线（RXOA+、RXOA -、RXOB+、RXOB -、RX1A+、RX1A -、RX1B+、RX1B -、RX2A+、RX2A -、RX2B+、RX2B -、RX3A+、RX3A -、RX3B+、RX3B-）．故为8位双5组连接方式，简称“双8线”。对于高清显示屏来说，其像素通常为1920x1080，部分机型彩电采用10位6组差分方式传送。即屏的连线（插座引线）中，有一对时钟线(CLK+、CLK-)五对数据线(RXO+、RXO-、RX1+、RX1-、RX2+、RX2-、RX3+、RX3-、RX4+、RX4-)。相应的三基色R、G、B是10位(RO---R9，GO- - -G9、BO---B9)，显示屏彩色度为lObit’
　　

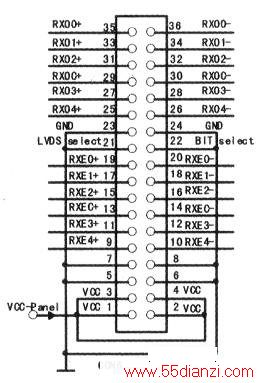

　　对应彩色等级为256级。同理，如果只有一路LVDS信号传送．就是10位单6组连接方式，简称“单10线”。如果上述传输的LVDS信号有两路，那就有两对时钟线(CLKA+、CLKA -、CLKB+、CLKB -)和十对数据线(RX0A+、RX0A -、RX0B+、RX0B -、RX1A+、RX1A -、RX1B+、RX1B -、RX2A+、RX2A -、RX2B+、RX2B -、RX3A+、RX3A -、RX3B+、RX3B -、RX4A+、RX4A -、RX4B+、RX4B-）．故为10位双6组连接方式，简称“双10线”。且多数彩电均采用这种连接方式，下图所示是TCLLAOM71R（MS88B机芯）彩电的LVDS线插座端子(CON6)，采用的就是“双10线”连接方式。由图可看出，这两路LVDS信号代号分别是“O”和“E”；两路时钟信号代号分别为“0C+、0C-”和“EC+、EC-”：插座①一④脚接上屏电压，⑤～⑧脚、23、24脚为接地端，且LVDS信号格式选择端21脚及屏彩色度选择端22脚均选择接地（低电平）。除上述外，有的彩电传输的LVDS信号有三路，其LVDS数据线已超过十对，甚至有的高清液晶彩电采用了四路LVDS信号传输，即采用所谓“四8线”、“四10线”、“四××线”…连接方式．LVDS线插座也由一个变为两个。正因为LVDS信号连接方式迥异。因此，替换屏与被替换屏在满足上述六项条件的前提下，还必须满足主板(即数字板)LVDS信号输出方式与替换屏逻辑板．LVDS信号输入方式相同，才能考虑换屏。即使LVDS信号输入方式相同，而显示屏的LVDS信号输入插座（即逻辑板LVDS信号输入插座）端子功能未必能满足与数字板的LVDS信号输出插座端子功能一一对应。这就需要认真阅读显示屏的产品规格说明书，查出显示屏的LVDS信号输入插座各端子功能，并与数字板的LVDS信号输出插座各端子功能（可从产品电路原理图中获得）进行仔细比对，将需要改动的端子用导线作出标记，然后重新改接为一一对应才行。这也是代换工作中最重要且最复杂的一环．容不得半点马虎。
　　
　　8．在更换可不同生产厂家的显示屏后，若有彩色不良现象，应对显示屏相关参数（简称“屏参”）进行调整。
　　
　　实践表明，在更换了不同厂家（指与被替换屏不是同一厂家生产）显示屏后，往往会出现一些彩色方面的问题，比如，色点、色斑、彩色条纹，甚至花屏现象。这时可进入总线，翻页找到“PANEL TYPE”（屏参）页，对该页显示的相关项的数据进行修改，修改前必须记下原数据，以便不是该项的问题时好还原。
