薄膜场效应晶体管液晶显示器的结构特点

　　TFT型LCD即薄膜场效应晶体管液晶显示器，是有源矩阵类型液晶显示器(AM-LCD)的一种。
　　
　　1．TFT型LCD的基本结构

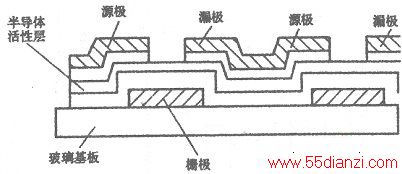

    TFT型LCD的结构如下图所示，主要由玻璃基板、栅极、漏极、源极、半导体活性层(a-Si)等组成。

　　
　　薄膜场效应晶体管的结构可分两种，即源极、漏极、栅极三电极位于半导体活性层同一侧的平面结构；源极、漏极电极与栅极电极位于半导体活性层两侧的交错结构。其中，平面结构又分为正栅平面结构和倒栅平面结构两种。交错结构又分为正栅交错结构和倒栅（或底栅）交错结构两种。
　　
　　由于交错结构的SiN、a-Si和n+a-Si三层（或其中两层）可以连续淀积，适合流水作业，又可减少交叉污染，因此交错结构已成为主流。
　　
　　2．TFT

    TFT是指LCD上的每一个液晶像素都是由集成在其后的薄膜晶体管来驱动的。
　　
　　TFT生产工艺是从半导体大规模集成电路的技术和工艺移植过来的，它的研究和制作的成功，实现了对液晶光阀的矩阵寻址控制，解决了LCD的光阀和控制器的配合，从而使LCD的优势得以实现。
　　
　　目前TFT型LCD已成为最好的LCD设备之一。
　　
　　目前，TFT型LCD在其底部组合了灯具如CCFL或LED．通过打开来自其后面光源的光来表现色彩。
　　

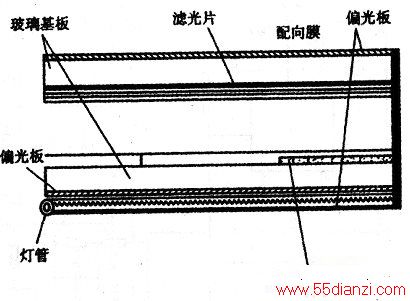

　　TFT型LCD面板切面结构如下图所示。
