电流启动继电器

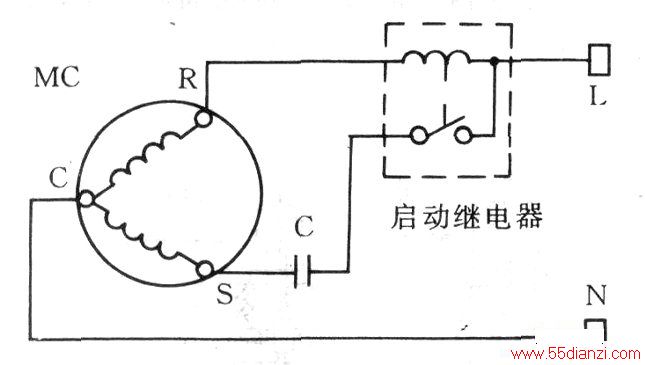

　　电流启动继电器主要用于控制启动电容与启动绕组。当电动机达到额定转速时，触点断开了启动电容与压缩机启动绕组的连接。电流启动继电器在电路中，可与热保护器配合使用。由于压缩机启动时电流较大，所以电流启动继电器线圈吸合，使启动电容接入压缩机启动绕组中。当压缩机转速达到额定值时，其运转电流降低，电流启动继电器线圈因吸力不足而释放，即触点断开切断电容通路，如图下图所示。
