固态继电器的功能与检测

　　固态继电器简称SSR。它是一种由电子元件组成的新型无触点开关，具有工作可靠、开关速度快、寿命长等特点，在控制电路中替代常规继电器。
　　

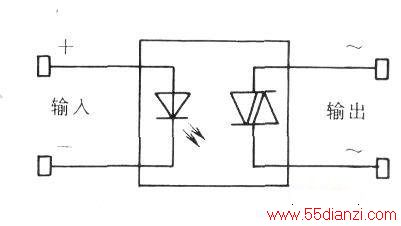

　　固态继电器是一个四端器件，如下图所示。其中两个端子为输入端，接控制信号，另外两个端子为输出端，接继电器。固态继电器按负载类型可分为直流与交流固态继电器，前者以功率晶体管为开关元件，后者以双向可控硅为开关元件。
　　
　　交流过零型固态继电器原理。所谓过零是指交流电压为零或刚过零时触发可控硅，这样可减少可控硅导通时对电源的影响。一般将过零电压定义为±25V，在此区域内只要加上输入信号，SSR就导通，当电源电压大于±25V，加输入信号SSR并不立即导通，只有等到电源降至下一个过零区域时，SSR才导通。
　　
　　检测SSR时可测量其输入端有无直流电压，有直流电压说明输入信号正常，然后测量输出端有无交流电压。如有，说明SSR正常，如无或压降很低，说明固态继电器损坏。
