重锤式电流启动器的启动

    重锤式电流启动器，主要由励磁线圈1、衔铁2、静触点3、动触点4等组成，结构如图5-1所示。重锤式启动器的电磁线圈在工作时，串接在电动机的工作绕组中，静触点串接在电动机的启动绕组中。电源接通瞬间，电动机无法转动。此时，流过工作绕组的电流很大（通常可达到额定电流的3-5倍），电流通过线圈产生足够的磁力克服重力，吸引衔铁向上移动，使动触点和静触点闭合，从而接通启动绕组电路，使电动机启动。当电动机转速达到额定转数时，电流下降。当流过启动器电磁线圈的电流减小，产生的磁力不足以吸住衔铁时，衔铁受重力的作用落下，使触点分开，切断启动绕组电路，电动机进入正常工作。

启动器的主要技术参数，是最大吸合电流和最小释放电流。为保证电动机正常启动，其吸合电流应小于运行绕组的短路电流。为保证电动机在启动后能切断启动绕组，释放电流应略大于运行绕组工作电流。这两个电流之差不能小于O.IA。由于启动器的吸合电流和释放电流与电动机的功率、启动特性有关，因此，不能任意更换技术参数，以免烧坏电动机绕组。表5-1为重锤式启动器的技术参数。

    图5-1重锤式启动器工作原理

1一励磁线圈；2一衔铁；3-静触点；4-动触点

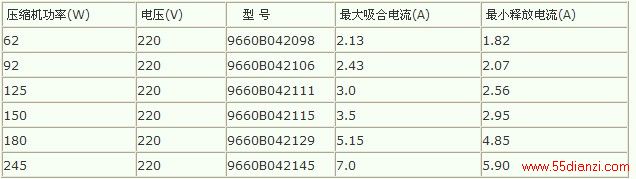

      表5-1重锤式启动器的技术参数
