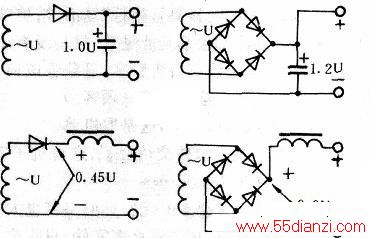

常见的半波、全波、桥式整流电路如下图所示。当变压器次级的交流电压U测得后，用电解电容作滤波时，在全波、桥式整流电路中，直流输出为交流电压有效值的1.2倍，即1. 2U；在半波电路中输出电压则为1．ou左右。如果输出的直流电压都达到交流电压的1.4倍，说明电路的负载已经开路；如果输出电压很低，则可能是负载过重或滤波电容干涸失效。
工业电路中，常用大电感的扼流圈作滤波元件，这时全波、桥式整流的输出电压为0.9U，半波整流的输出则仅0.45U，可见因滤波形式不同，对整流输出电压的大小影响很大。
