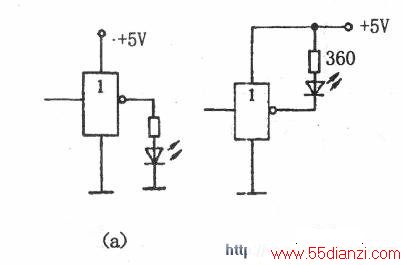

用反相器驱动发光二管,有两种连接情况,如下图(a)、(b)所示。 这两种驱动电路连接形式在下图(a)中叫拉电流输出,以74LS04反相器为例,输出电流只能达到0.4mA以下;而在下图(b)中叫灌电流输出,以74LS04反相器为例可以输出8mA左右。显然下图(b)这种灌电流方式驱动发光二极管的电路是正确的。
