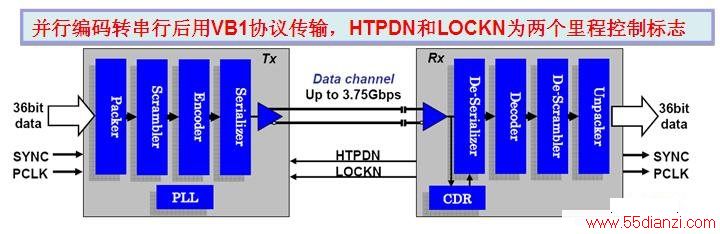

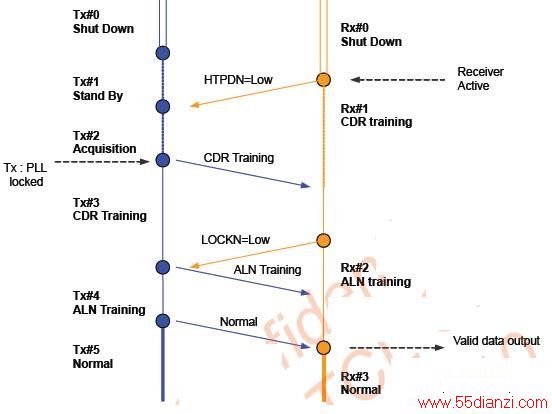

VB1信号传输中会用到2个控制脚，一个是热拔插脚HTPDN，一个是时钟锁定脚LOCKN。两者都通过上拉电阻拉高，持续为高时，传送端外围没有接入接收设备或者处于未激活状态。接收端接入工作后，HTPDN置低，开始进行CDRtraining（CDR=clockdatarecovery，时钟数据恢复），传送端启动并锁定时钟频率，接受端完成时钟恢复后，将LOCKN置低，开始ALNtraining。完成后才开始可用数据的传输。
发送端改变时钟频率或者中断传输，接收端丢失时钟，都会将LOCKN置高，重新开始CDRtraining。
LOCKN和HTPDN状态不对，主板都不会正常输出。
