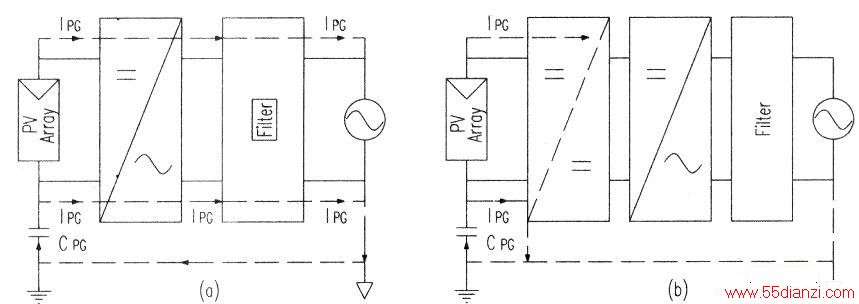

市场上主要有两类PV(太阳能电池板)逆变器，即无变压器逆变器和变压器隔离逆变器。无变压器逆变器可能会受到大接地漏电流和注入的直流的影响，因为大的电池板电容以及PV电池板与交流网之间却少电容，如下图(a)所示。在电池板与电网之间采用变压器隔离技术可以消除因电池板相对于电网的电压差而产生的直流注入路径，如下图(b)所示。除直流注入以外，并网逆变器还需满足电网的其他要求，比如总谐波失真和单谐波电流水平、功率系数以及孤网运行情况的检测等。
除了隔离电流和电压测量以外，还需要RS-485、RS-232和CAN等接口功能。RS-485或RS-232一般用于面向这些PV逆变器的通信，以获得实时的性能数据，而通信总线则需要进行隔离，因为总线需要传输较长的距离，同时也是出于安全考虑。对于通信距离较短时，也可使用隔离CANo这些收发器也需要隔离电源供电，隔离电源从电池板一侧抽取至总线一侧。
传统上，隔离是由光耦合器实现的。然而，光耦合器的电流传输函数会随着时间而下降，可能几年后就无法运行了，远远低于许多太阳能电池板提供的20年寿命担保。这里，我们建议使用基于微变压器的信号和电源隔离法，这种方法可以满足PV逆变器中存在的多种集成需求。这种方法不但可以克服光耦合器的性能下降缺陷，而且允许集成ADC之类的检测功能或者RS-485或RS-232收发器之类的接口功能。
另外，该方法可以提供隔离电源用以为这些检测IC、隔离收发器或者隔离栅极驱动器供电。由于光耦合器的栅极驱动器耗电量大，时序特性也非常不稳定。
而微变压器的栅极驱动器不但功耗更低：而且可以具有匹配性更好的栅极驱动器时序特性，可以显着提高系统的总功率转换效率。隔离的信号和电源集成也可大幅减少元件数量，从而降低系统成本、提高可靠性。
